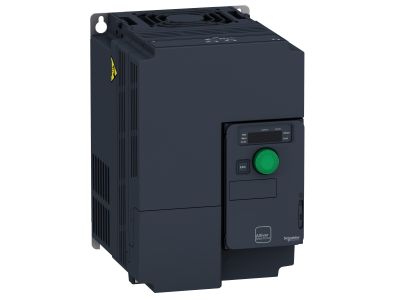

Przemiennik częstotliwości ATV320 kompakt 3-fazowy 200/240VAC 50/60Hz 7,5kW 33,0A IP20, Altivar 320 | ATV320U75M3C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 320 o symbolu ATV320U75M3C to kompaktowe urządzenie 3-fazowe przystosowane do napięcia zasilania 200-240 V AC 50/60 Hz. Zaprojektowany do pracy z silnikami synchronicznymi i asynchronicznymi o mocy do 7,5 kW (10 KM) i prądzie wyjściowym do 33,0 A, zapewnia precyzyjne sterowanie napędem w prostych maszynach przemysłowych i komercyjnych. Dzięki stopniowi ochrony IP20 nadaje się do zabudowy w szafach sterowniczych.

• Kompaktowa obudowa: zmniejsza powierzchnię zajmowaną przez maszynę, umożliwiając pionowe układanie napędów w ramach maszyn.
• Zaawansowana łączność CANopen i Modbus: głęboka integracja z architekturą automatyki bez konieczności stosowania dodatkowych urządzeń sieciowych.
• Zoptymalizowane zużycie mocy: redukcja kosztów energii nawet do 30% w porównaniu do tradycyjnych rozwiązań.
• Kompatybilność z oprogramowaniem SoMove: umożliwia szybkie zapisywanie i przenoszenie konfiguracji na napęd zapasowy, skracając czas przestojów konserwacyjnych.
• Wszechstronność obciążenia: zasila zarówno silniki asynchroniczne, jak i synchroniczne, co ułatwia standaryzację parku maszynowego.

Zgodność z Normami

Przemiennik częstotliwości Altivar 320 jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa produktu dla zastosowań przemysłowych i komercyjnych. Szczegółowe dane dotyczące konkretnych norm dostępne są w dokumentacji producenta.

Zastosowanie

Altivar 320 to uniwersalne rozwiązanie napędowe dla prostych maszyn przemysłowych i komercyjnych, wymagających precyzyjnej regulacji prędkości i momentu obrotowego. Sprawdza się w aplikacjach, gdzie liczy się kompaktowość, łatwość integracji i efektywność energetyczna.

• Maszyny pakujące – precyzyjne sterowanie taśmociągów i podajników.
• Maszyny transportu bliskiego – napędy przenośników, wind towarowych, systemów sortujących.
• Siłowniki mechaniczne – kontrola ruchu w prasach, mieszarkach, wentylatorach.
• Urządzenia dźwigowe – płynna regulacja prędkości podnoszenia i opuszczania.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie przemiennika częstotliwości powinno być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj wymagany czas na rozładowanie kondensatorów. Przekrój przewodów należy dobrać do prądu znamionowego 33 A oraz temperatury otoczenia. Zapewnij odpowiednią wentylację, aby nie przekroczyć dopuszczalnej temperatury pracy. Nie montuj urządzenia w środowisku o dużej wilgotności lub zapyleniu przekraczającym normę dla IP20.

FAQ

• Jakie jest wymagane napięcie zasilania przemiennika ATV320U75M3C? Urządzenie pracuje z trójfazowym napięciem wejściowym 200-240 V AC, 50/60 Hz.
• Jaki stopień ochrony ma ten przemiennik? Posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi większymi niż 12 mm – przeznaczony jest do zabudowy w szafach sterowniczych lub suchych pomieszczeniach.
• Czy mogę nim sterować silniki synchroniczne? Tak, Altivar 320 jest kompatybilny zarówno z silnikami asynchronicznymi, jak i synchronicznymi, co czyni go uniwersalnym napędem.
