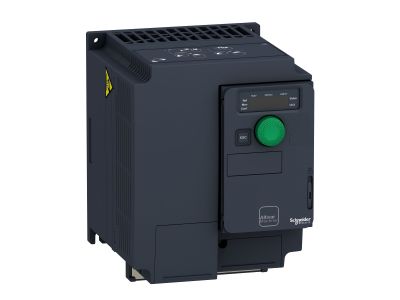

Przemiennik częstotliwości ATV320 kompakt 3-fazowy 200/240VAC 50/60Hz 3,0kW 13,7A IP20, Altivar 320 | ATV320U30M3C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 320 (symbol ATV320U30M3C) to kompaktowe urządzenie 3-fazowe przystosowane do napięcia wejściowego 200–240 VAC (50/60 Hz). Oferuje prąd wyjściowy do 13,7 A i moc znamionową do 3,0 kW (4,0 KM), co pozwala na precyzyjne sterowanie silnikami synchronicznymi i asynchronicznymi w lekkich zastosowaniach przemysłowych i komercyjnych. Stopień ochrony IP20 umożliwia zabudowę w suchych wnętrzach szaf sterowniczych.

• Prąd wyjściowy 13,7 A: umożliwia bezpieczną pracę z silnikami o obciążalności do 3,0 kW, zapewniając margines bezpieczeństwa dla obciążeń dynamicznych.
• Zintegrowane interfejsy Modbus i CANopen: ułatwiają integrację z istniejącymi systemami automatyki oraz redukują koszty dodatkowych bramek sieciowych.
• Zoptymalizowane zużycie mocy: w typowych aplikacjach pozwala osiągnąć oszczędność energii sięgającą 30% w porównaniu do tradycyjnych metod sterowania.
• Kompaktowa obudowa (szer. 75 mm): umożliwia gęste, pionowe układanie napędów w maszynach, co zmniejsza wymaganą powierzchnię szafy.
• Wsparcie oprogramowania SoMove: umożliwia szybkie parametryzowanie, zapisywanie i przywracanie konfiguracji napędu zapasowego, skracając przestoje konserwacyjne.

Zgodność z Normami

Przemiennik częstotliwości Altivar 320 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE, co potwierdza spełnienie wymagań dyrektyw Unii Europejskiej. Urządzenie przeznaczone jest do użytku w środowisku przemysłowym i komercyjnym, gdzie wymagana jest niezawodna regulacja prędkości obrotowej silników.

Zastosowanie

Altivar 320 ATV320U30M3C sprawdza się w prostych maszynach przemysłowych i komercyjnych, gdzie wymagana jest płynna regulacja prędkości oraz optymalizacja zużycia energii. Główne obszary zastosowań:

• Maszyny pakujące: precyzyjna kontrola prędkości podajników, nawijarek i zgrzewarek.
• Urządzenia transportu bliskiego: napędy przenośników taśmowych, rolkowych i łańcuchowych.
• Siłowniki mechaniczne: sterowanie pompami, wentylatorami, sprężarkami o małej i średniej mocy.
• Urządzenia dźwigowe: płynny rozruch i hamowanie wciągarek, podnośników oraz suwnic lekkich.

Wskazówki Montażowe

Montaż i podłączenie przetwornicy częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i odczekać czas rozładowania kondensatorów (minimum 5 minut). Urządzenie montować na szynie DIN TH35 lub na płycie montażowej w pozycji pionowej, zapewniając odpowiednią wentylację (min. 100 mm odstępu od sąsiednich urządzeń). Zaciski silnika i zasilania dokręcać momentem zgodnym z dokumentacją techniczną producenta, a przekrój przewodów dobrać do prądu znamionowego 13,7 A oraz lokalnych przepisów.

FAQ

• Czy przetwornica ATV320U30M3C nadaje się do pracy z silnikiem 1-fazowym? Urządzenie jest przeznaczone do zasilania silników 3-fazowych (trójfazowych) – zarówno synchronicznych, jak i asynchronicznych. Nie obsługuje bezpośrednio silników 1-fazowych.
• Jaki stopień ochrony ma ten model? Stopień ochrony wynosi IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm (np. palce) i brak ochrony przed wilgocią. Przeznaczony do montażu w suchych, zamkniętych szafach sterowniczych.
• Czy można podłączyć falownik do sieci Modbus bez dodatkowych akcesoriów? Tak, przetwornica posiada wbudowany port Modbus RS‐485 oraz interfejs CANopen, co umożliwia bezpośrednie połączenie z siecią bez konieczności stosowania dodatkowych bramek czy konwerterów.
