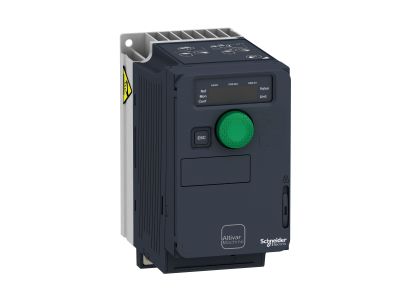

Przemiennik częstotliwości ATV320 kompakt 3-fazowy 200/240VAC 50/60Hz 0,37kW 3,3A IP20, Altivar 320 | ATV320U04M3C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 320 (symbol ATV320U04M3C) to kompaktowe urządzenie 3-fazowe przeznaczone do zasilania silników synchronicznych i asynchronicznych. Przy mocy znamionowej 0,37 kW (0,5 KM) i prądzie 3,3 A zapewnia wydajną regulację prędkości w prostych maszynach przemysłowych i komercyjnych. Stopień ochrony IP20 oraz napięcie wejściowe 200–240 V AC gwarantują bezpieczną pracę w suchych pomieszczeniach wewnątrz szaf sterowniczych.

• Moc znamionowa 0,37 kW / 0,5 KM: idealnie dopasowana do małych napędów, np. w maszynach pakujących i przenośnikach, umożliwiając precyzyjne sterowanie prędkością.
• Prąd znamionowy 3,3 A: zapewnia bezpieczną i stabilną pracę silnika bez ryzyka przeciążenia styków.
• Stopień ochrony IP20: chroni przed dostępem ciał stałych o średnicy ≥12,5 mm, co pozwala montować urządzenie w standardowych rozdzielnicach.
• Wbudowane protokoły komunikacyjne CANopen i Modbus: umożliwiają głęboką integrację z systemami automatyki bez dodatkowych konwerterów, redukując koszty okablowania.
• Kompaktowa obudowa: umożliwia pionowe układanie napędów w szafie, oszczędzając miejsce i upraszczając rozplanowanie instalacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Został zaprojektowany zgodnie z międzynarodowymi normami dla przemienników częstotliwości, zapewniając bezpieczeństwo użytkowania i kompatybilność elektromagnetyczną w środowisku przemysłowym.

Zastosowanie

Przemiennik częstotliwości ATV320U04M3C dedykowany jest do prostych maszyn przemysłowych i komercyjnych, gdzie wymagana jest płynna regulacja prędkości obrotowej silnika.

• Maszyny pakujące – precyzyjne dostosowanie prędkości taśmy podawczej i zgrzewarki.
• Maszyny transportu bliskiego (przenośniki, podajniki) – płynny rozruch i hamowanie.
• Siłowniki mechaniczne i urządzenia dźwigowe – kontrola prędkości podnoszenia i opuszczania.
• Inne proste aplikacje, takie jak wentylatory, pompy czy mieszadła o małej mocy.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do instalacji bezwzględnie odłączyć napięcie zasilania. Urządzenie należy montować w pozycji pionowej na płaskiej powierzchni, zapewniając odpowiednią wentylację (zachować minimalne odstępy podane w dokumentacji producenta). Przekroje przewodów dobrać zgodnie z prądem znamionowym 3,3 A. Momenty dokręcania zacisków stosować według instrukcji dołączonej do produktu.

FAQ

• Jaki jest stopień ochrony przemiennika ATV320U04M3C? Stopień ochrony IP20 oznacza, że urządzenie jest zabezpieczone przed ciałami stałymi o średnicy ≥12,5 mm, ale nie jest odporne na wilgoć. Należy montować je w suchym pomieszczeniu, wewnątrz szafy sterowniczej.
• Jakie protokoły komunikacyjne obsługuje ten model? ATV320U04M3C wyposażony jest w interfejsy CANopen i Modbus, co pozwala na łatwą integrację z nadrzędnymi sterownikami PLC i systemami SCADA bez konieczności stosowania dodatkowych modułów sieciowych.
• Czy można zaprogramować przemiennik za pomocą komputera? Tak, dzięki dedykowanemu oprogramowaniu SoMove firmy Schneider Electric istnieje możliwość zapisywania, edycji i przenoszenia konfiguracji. Pozwala to znacząco skrócić czas przestojów podczas wymiany napędu na zapasowy.
