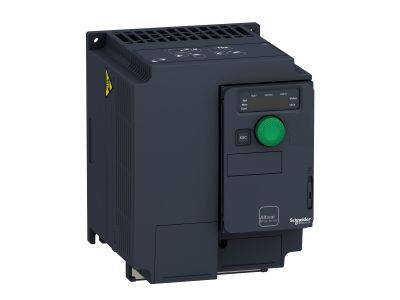

Przemiennik częstotliwości ATV320 kompakt 3-fazowy 2,2kW 380/500V/5,5A 320, Altivar 320 | ATV320U22N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320, o oznaczeniu katalogowym ATV320U22N4C, to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o maksymalnej wydajności i oszczędności miejsca w szafach sterowniczych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 2,2 kW (3,0 KM) oraz prądem wyjściowym na poziomie 5,5 A, co pozwala na precyzyjne sterowanie zarówno silnikami asynchronicznymi, jak i synchronicznymi. Dzięki szerokiemu zakresowi napięcia wejściowego od 380V do 500V AC, falownik ten jest idealnie przystosowany do pracy w standardowych sieciach przemysłowych.

Kluczową zaletą modelu ATV320 jest jego kompaktowa budowa typu 'kompakt', która umożliwia pionowe układanie napędów obok siebie. Taka konstrukcja znacząco redukuje powierzchnię zajmowaną przez aparaturę wewnątrz maszyny, co jest krytyczne przy projektowaniu nowoczesnych, gęsto upakowanych systemów sterowania. Zintegrowany filtr EMC (kompatybilności elektromagnetycznej) minimalizuje zakłócenia emitowane do sieci, eliminując potrzebę stosowania zewnętrznych komponentów filtrujących w większości standardowych aplikacji.

• Zaawansowana komunikacja: Wbudowane protokoły CANopen oraz Modbus RTU umożliwiają natychmiastową integrację z systemami nadrzędnymi PLC bez dodatkowych kosztów.
• Efektywność energetyczna: Zoptymalizowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30%.
• Wsparcie programowe: Pełna kompatybilność z darmowym oprogramowaniem SoMove ułatwia parametryzację, diagnostykę oraz szybkie przenoszenie nastaw między urządzeniami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach przemysłowych. Stopień ochrony IP20 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy powyżej 12,5 mm. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej, co potwierdzają certyfikaty CE oraz zgodność z normami IEC/EN 61800-3 i IEC/EN 61800-5-1.

Zastosowanie

Przemiennik Altivar 320 znajduje szerokie zastosowanie w automatyzacji prostych i średniozaawansowanych maszyn przemysłowych. Dzięki wysokiej dynamice pracy i stabilności momentu obrotowego, jest on rekomendowany do następujących aplikacji:

• Maszyny pakujące: Precyzyjne pozycjonowanie i regulacja prędkości przenośników oraz owijarek.
• Transport bliski: Sterowanie pracą taśmociągów, podajników oraz systemów sortujących.
• Urządzenia dźwigowe: Bezpieczna obsługa wciągników i suwnic dzięki dedykowanym funkcjom logicznym.
• Siłowniki mechaniczne: Realizacja powtarzalnych ruchów liniowych w maszynach produkcyjnych.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U22N4C należy zwrócić uwagę na odpowiednie odprowadzanie ciepła, zachowując zalecane przez producenta odstępy wentylacyjne, mimo możliwości montażu 'książkowego'. Montaż powinien odbywać się na standardowej szynie DIN lub płycie montażowej wewnątrz obudowy o odpowiednim stopniu ochrony (np. IP54 w środowiskach zapylonych). Przewody zasilające oraz silnikowe powinny mieć przekrój dobrany do prądu znamionowego 5,5 A, a ich podłączenie musi być wykonane z zachowaniem odpowiedniego momentu dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków. Zaleca się stosowanie przewodów ekranowanych dla wyjścia silnikowego w celu pełnego wykorzystania zintegrowanego filtra EMC.

FAQ

• Czy ten falownik obsługuje silniki z magnesami trwałymi? Tak, Altivar 320 jest przystosowany do sterowania zarówno silnikami asynchronicznymi, jak i synchronicznymi (silniki PM).
• Czy do konfiguracji potrzebuję specjalnego programatora? Nie, konfigurację można przeprowadzić za pomocą wbudowanego terminala z wyświetlaczem lub poprzez komputer z zainstalowanym oprogramowaniem SoMove.
• Jaki jest stopień ochrony tego urządzenia? Urządzenie posiada stopień ochrony IP20, co oznacza, że jest przeznaczone do montażu wewnątrz szafy sterowniczej.
• Czy filtr EMC jest wbudowany? Tak, model ten posiada zintegrowany filtr EMC klasy C2, co upraszcza instalację i redukuje koszty.
