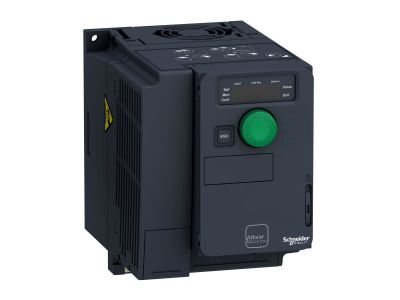

Przemiennik częstotliwości ATV320 kompakt 3-fazowy 0,75kW 380/500V/2,3A, Altivar 320 | ATV320U07N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320, o oznaczeniu katalogowym ATV320U07N4C, to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o maksymalnej wydajności i oszczędności miejsca w szafach sterowniczych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 0,75 kW (1,0 KM) oraz prądem wyjściowym na poziomie 2,3 A, co pozwala na precyzyjne sterowanie zarówno silnikami asynchronicznymi, jak i synchronicznymi. Dzięki szerokiemu zakresowi napięcia wejściowego od 380V do 500V AC, falownik ten jest idealnie przystosowany do pracy w standardowych sieciach przemysłowych.

• Kompaktowa obudowa (Compact): Specjalna konstrukcja umożliwia pionowe układanie napędów obok siebie, co znacząco redukuje powierzchnię zajmowaną przez aparaturę wewnątrz maszyny.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej minimalizuje zakłócenia wysokiej częstotliwości, zapewniając stabilną pracę innych urządzeń elektronicznych w układzie.
• Zaawansowana komunikacja: Standardowo zintegrowane protokoły CANopen oraz Modbus RTU pozwalają na błyskawiczną integrację z systemami nadrzędnymi PLC bez konieczności zakupu dodatkowych kart komunikacyjnych.
• Efektywność energetyczna: Zoptymalizowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30%, co przekłada się na realne oszczędności operacyjne.
• Wsparcie programowe: Pełna kompatybilność z oprogramowaniem SoMove ułatwia parametryzację, diagnostykę oraz szybkie przenoszenie ustawień na urządzenia zamienne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach przemysłowych. Stopień ochrony IP20 zapewnia podstawową ochronę przed dostępem do części niebezpiecznych, co jest standardem dla montażu wewnątrz obudów sterowniczych. Urządzenie spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz niskonapięciowych (LVD), co potwierdza znak CE oraz certyfikacje uznawane na rynkach globalnych.

Zastosowanie

Przemiennik Altivar 320 znajduje szerokie zastosowanie w automatyzacji prostych maszyn przemysłowych oraz urządzeń komercyjnych. Dzięki swojej wszechstronności jest rekomendowany do:

• Maszyn pakujących: Precyzyjne sterowanie prędkością przenośników i dozowników.
• Systemów transportu bliskiego: Obsługa taśmociągów i rolek transportowych.
• Siłowników mechanicznych: Realizacja płynnych ruchów liniowych i obrotowych.
• Urządzeń dźwigowych: Bezpieczne podnoszenie i opuszczanie ładunków w aplikacjach o mniejszej skali.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U07N4C należy zwrócić uwagę na następujące aspekty techniczne:

• Pozycja montażu: Dzięki kompaktowej budowie dopuszczalny jest montaż pionowy jeden obok drugiego, jednak należy zachować odpowiednie odstępy dla zapewnienia swobodnej cyrkulacji powietrza chłodzącego.
• Podłączenie elektryczne: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 2,3 A, dbając o poprawny moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.
• Uziemienie: Ze względu na wbudowany filtr EMC, kluczowe jest zapewnienie niskiej impedancji połączenia uziemiającego między przemiennikiem a płytą montażową.
• Konfiguracja: Przed pierwszym uruchomieniem zaleca się przeprowadzenie autotuningu silnika za pomocą panelu lub oprogramowania SoMove w celu optymalizacji parametrów pracy.

FAQ

• Czy ten falownik obsługuje silniki z magnesami trwałymi? Tak, Altivar 320 jest przystosowany do zasilania zarówno silników asynchronicznych, jak i synchronicznych.
• Czy muszę dokupić filtr EMC osobno? Nie, ten model posiada zintegrowany filtr EMC, co upraszcza instalację i obniża koszty.
• Jakie protokoły komunikacyjne są dostępne w standardzie? Urządzenie posiada wbudowane porty dla protokołów Modbus i CANopen.
• Czy stopień ochrony IP20 pozwala na montaż na zewnątrz szafy? Nie, stopień ochrony IP20 wymaga montażu wewnątrz obudowy lub szafy sterowniczej chroniącej przed pyłem i wilgocią.
