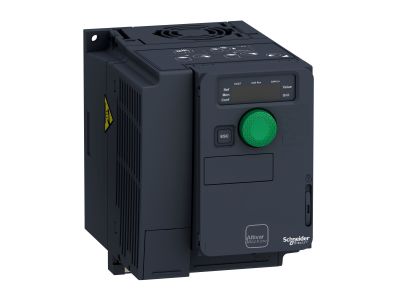

Przemiennik częstotliwości ATV320 kompakt 1-fazowy 200/240V 1,5KW, Altivar 320 | ATV320U15M2C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320 (ATV320U15M2C) to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o maksymalnej wydajności i oszczędności miejsca w szafach sterowniczych. Urządzenie charakteryzuje się kompaktową budową typu 'kompakt', co umożliwia pionowe układanie napędów obok siebie, znacząco redukując powierzchnię zajmowaną przez komponenty automatyki wewnątrz maszyny. Przemiennik jest przystosowany do zasilania jednofazowego o napięciu znamionowym od 200V do 240V AC i może obsługiwać silniki o mocy znamionowej do 1,5 kW (2,0 KM) przy prądzie wyjściowym sięgającym 8,0 A.

• Wszechstronność sterowania: Urządzenie obsługuje zarówno silniki asynchroniczne, jak i synchroniczne, co pozwala na standaryzację parku maszynowego.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej minimalizuje zakłócenia wysokiej częstotliwości, co jest kluczowe dla stabilnej pracy czułej elektroniki sterującej.
• Zaawansowana komunikacja: Standardowo zintegrowane protokoły CANopen oraz Modbus RTU umożliwiają głęboką integrację z systemami PLC i architekturami rozproszonymi bez konieczności zakupu dodatkowych kart komunikacyjnych.
• Efektywność energetyczna: Zoptymalizowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30% w porównaniu do tradycyjnych metod sterowania.
• Oprogramowanie SoMove: Pełna kompatybilność z narzędziem konfiguracyjnym SoMove pozwala na szybkie kopiowanie parametrów, co drastycznie skraca czas przestojów podczas wymiany serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach przemysłowych. Posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Urządzenie spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa maszynowego, co jest niezbędne przy certyfikacji CE gotowych urządzeń przemysłowych.

Zastosowanie

Przemiennik Altivar 320 znajduje szerokie zastosowanie w sektorze OEM oraz w utrzymaniu ruchu. Jest dedykowany do prostych i średniozaawansowanych maszyn przemysłowych oraz komercyjnych. Idealnie sprawdza się w:

• Maszynach pakujących: Precyzyjne sterowanie prędkością przenośników i dozowników.
• Transporcie bliskim: Obsługa taśmociągów, rolek transportowych i systemów sortujących.
• Siłownikach mechanicznych: Kontrola ruchu liniowego i obrotowego w aplikacjach pozycjonowania.
• Urządzeniach dźwigowych: Płynny rozruch i hamowanie wciągników oraz suwnic o mniejszym udźwigu.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U15M2C należy zwrócić uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Dzięki kompaktowej obudowie możliwy jest montaż pionowy 'side-by-side', jednak należy zachować odpowiednie odstępy dla zapewnienia optymalnej cyrkulacji powietrza chłodzącego.
• Okablowanie: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 8,0 A, dbając o prawidłowe dokręcenie zacisków z momentem zalecanym przez producenta, aby uniknąć przegrzewania styków.
• Uziemienie: Dla zapewnienia poprawnego działania filtra EMC, konieczne jest staranne wykonanie połączeń wyrównawczych i uziemienie ekranów kabli silnikowych.
• Zabezpieczenia: Zaleca się stosowanie odpowiednich wyłączników nadprądowych i bezpieczników po stronie zasilania 1-fazowego zgodnie z dokumentacją techniczną Schneider Electric.

FAQ

• Czy ten przemiennik posiada wbudowany panel sterowania? Tak, urządzenie wyposażone jest w podstawowy interfejs do parametryzacji i diagnostyki na przednim panelu.
• Czy mogę sterować tym napędem przez sieć Ethernet? Standardowo urządzenie posiada Modbus i CANopen. Obsługa innych protokołów, takich jak Ethernet/IP czy Profinet, może wymagać opcjonalnych modułów komunikacyjnych.
• Czy stopień ochrony IP20 pozwala na montaż poza szafą? Nie, stopień ochrony IP20 wymaga montażu wewnątrz obudowy lub szafy sterowniczej chroniącej przed pyłem i wilgocią.
• Czy urządzenie współpracuje z silnikami o mocy mniejszej niż 1,5 kW? Tak, przemiennik można skonfigurować do pracy z silnikami o mniejszej mocy, odpowiednio ustawiając parametry zabezpieczenia termicznego silnika.
