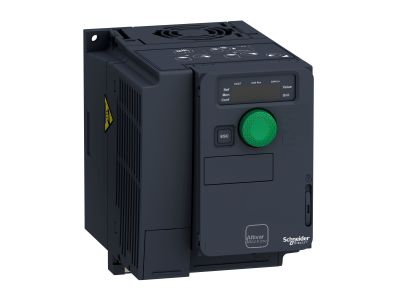

Przemiennik częstotliwości ATV320 kompakt 1-fazowy 200/240V 1,1KW, Altivar 320 | ATV320U11M2C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320, o oznaczeniu katalogowym ATV320U11M2C, to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o optymalizacji pracy silników synchronicznych oraz asynchronicznych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 1,1 kW (co odpowiada 1,5 KM) oraz prądem wyjściowym o obciążalności do 6,9 A. Dzięki zasilaniu jednofazowemu w zakresie od 200V do 240V AC, falownik ten idealnie wpisuje się w potrzeby nowoczesnych systemów automatyki przemysłowej, gdzie kluczowa jest precyzja sterowania i niezawodność.

• Kompaktowa obudowa: Konstrukcja typu 'kompakt' umożliwia pionowe układanie napędów obok siebie, co znacząco redukuje przestrzeń zajmowaną w szafie sterowniczej i pozwala na miniaturyzację maszyn.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej minimalizuje zakłócenia emitowane do sieci, co upraszcza instalację i eliminuje konieczność stosowania zewnętrznych komponentów filtrujących.
• Zaawansowana komunikacja: Standardowo zaimplementowane protokoły CANopen oraz Modbus RTU pozwalają na pełną integrację z nadrzędnymi systemami sterowania PLC bez dodatkowych kosztów związanych z kartami komunikacyjnymi.
• Efektywność energetyczna: Zoptymalizowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30% w porównaniu do tradycyjnych metod sterowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Stopień ochrony IP20 zapewnia zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. Urządzenie spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC), co jest potwierdzone certyfikacją CE oraz innymi branżowymi atestami bezpieczeństwa maszynowego.

Zastosowanie

Przemiennik Altivar 320 znajduje szerokie zastosowanie w budowie maszyn (OEM) oraz w utrzymaniu ruchu. Jest dedykowany do obsługi prostych i średniozaawansowanych aplikacji przemysłowych, takich jak:

• Maszyny pakujące: Precyzyjne sterowanie przenośnikami i systemami dozującymi.
• Transport bliski: Napędy taśmociągów, rolek transportowych oraz wind towarowych.
• Siłowniki mechaniczne: Sterowanie ruchem liniowym w maszynach obróbczych.
• Urządzenia dźwigowe: Bezpieczna obsługa mechanizmów podnoszenia o mniejszej mocy.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U11M2C należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Chłodzenie: Mimo możliwości montażu pionowego 'side-by-side', należy zapewnić odpowiednią przestrzeń nad i pod urządzeniem dla swobodnej cyrkulacji powietrza chłodzącego.
• Okablowanie: Należy stosować przewody ekranowane dla wyjść silnikowych, aby w pełni wykorzystać potencjał zintegrowanego filtra EMC.
• Moment dokręcania: Zaciski prądowe powinny być dokręcone z odpowiednim momentem (zgodnie z dokumentacją techniczną), co zapobiega przegrzewaniu się styków przy prądzie znamionowym 6,9 A.
• Konfiguracja: Wykorzystanie oprogramowania SoMove pozwala na szybkie przygotowanie nastaw w trybie offline i ich transfer do urządzenia, co skraca czas uruchomienia.

FAQ

1. Czy ten falownik może współpracować z silnikami trójfazowymi?
Tak, przemiennik jest zasilany jednofazowo (230V), ale na wyjściu generuje napięcie trójfazowe 3x230V, co pozwala na zasilanie standardowych silników trójfazowych połączonych w trójkąt.

2. Co oznacza stopień ochrony IP20?
Oznacza to, że urządzenie jest przeznaczone do montażu wewnątrz obudowy lub szafy sterowniczej, która zapewni ochronę przed pyłem i wilgocią.

3. Czy urządzenie posiada funkcje bezpieczeństwa?
Seria Altivar 320 jest znana z wbudowanych funkcji bezpieczeństwa (takich jak STO), co pozwala na redukcję liczby zewnętrznych komponentów w obwodach bezpieczeństwa maszyny.
