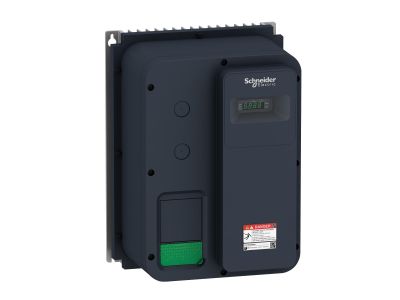

Przemiennik częstotliwości ATV320 IP66 / 3x380...500V / 1,5 kW | ATV320U15N4W Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV320U15N4W (1,5 kW) to zaawansowane urządzenie do precyzyjnej regulacji prędkości obrotowej i momentu obrotowego silników 3-fazowych zasilanych napięciem 3x380...500V. Stopień ochrony IP66 gwarantuje odporność na pył i strumienie wody, co umożliwia montaż w trudnych warunkach przemysłowych, również na zewnątrz. Kompaktowa konstrukcja ułatwia instalację w szafach sterowniczych lub na maszynach.

• Moc 1,5 kW: Przeznaczony do napędów średniej mocy, takich jak pompy, wentylatory, przenośniki taśmowe lub obrabiarki.
• Zasilanie 3x380...500V: Szeroki zakres napięcia wejściowego pozwala na elastyczne dostosowanie do lokalnych sieci zasilających.
• Stopień ochrony IP66: Odporność na zapylenie i szoki wodne – idealny do instalacji w halach produkcyjnych, na zewnątrz pod zadaszeniem lub w mokrych środowiskach.
• Kompaktowa budowa: Zmniejsza wymagania przestrzenne w szafach sterowniczych, upraszczając projektowanie układów napędowych.
• Precyzyjna regulacja prędkości i momentu: Umożliwia optymalizację pracy silnika, redukując zużycie energii i wydłużając żywotność napędu.

Zgodność z Normami

Przemiennik częstotliwości ATV320 spełnia wymogi dyrektyw unijnych oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z normami bezpieczeństwa maszynowego (EN 61800-5-1) i kompatybilności elektromagnetycznej (EN 61800-3).

Zastosowanie

Przemiennik częstotliwości ATV320U15N4W znajduje zastosowanie w układach napędowych wymagających precyzyjnej kontroli prędkości i momentu obrotowego.

• Sterowanie silnikami pomp wody, ścieków lub systemach HVAC.
• Regulacja prędkości wentylatorów w instalacjach wentylacyjnych i klimatyzacyjnych.
• Napędy przenośników taśmowych i rolek w liniach produkcyjnych.
• Sterowanie maszynami obróbczymi (tokarki, frezarki) w warsztatach przemysłowych.
• Zastosowania zewnętrzne pod zadaszeniem, np. napędy bramek, rolet lub systemów nawadniających.

Wskazówki Montażowe

Montaż przemiennika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zaleceniami producenta zawartymi w dokumentacji technicznej. Urządzenie należy zainstalować w miejscu suchym, dobrze wentylowanym, z dala od źródeł ciepła. Przed podłączeniem należy upewnić się, że napięcie zasilania jest zgodne z zakresem 3x380...500V. Przemiennik należy uziemić zgodnie z normami. Podczas montażu zwrócić uwagę na stopień ochrony IP66 – obudowa musi być szczelnie zamknięta, aby zachować odporność na warunki zewnętrzne.

FAQ

• Czy przemiennik ATV320 wymaga dodatkowego chłodzenia? Kompaktowa konstrukcja zakłada naturalne chłodzenie powietrzem. W przypadku montażu w środowisku o wysokiej temperaturze (>40°C) zaleca się zapewnienie dodatkowej wentylacji lub obniżenie obciążenia.
• Jakie parametry silnika można regulować? Przemiennik pozwala na regulację prędkości obrotowej, momentu obrotowego, przyspieszenia i hamowania. Możliwe jest także programowanie charakterystyk pracy w zależności od zastosowania.
• Czy urządzenie posiada wbudowany filtr EMC? Tak, przemiennik wyposażony jest w wbudowany filtr przeciwzakłóceniowy klasy C2 zgodnie z normą EN 61800-3, co minimalizuje emisję zaburzeń elektromagnetycznych do sieci.
