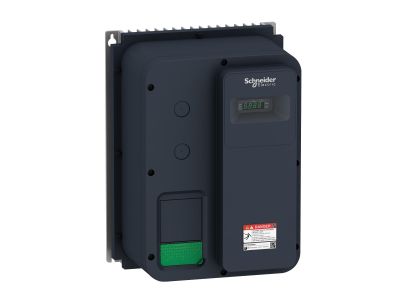

Przemiennik częstotliwości ATV320 IP66 / 3x380...500V / 0,37 kW | ATV320U04N4W Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV320 o symbolu ATV320U04N4W to kompaktowe, przemysłowe urządzenie zaprojektowane do precyzyjnego sterowania silnikami trójfazowymi o mocy 0,37 kW w sieci 3x380...500V. Stopień ochrony IP66 zapewnia odporność na pył i strumienie wody, co umożliwia montaż zarówno wewnątrz, jak i na zewnątrz pomieszczeń. Wysoka sprawność energetyczna i zaawansowane algorytmy sterowania gwarantują oszczędności energii i długą żywotność układu napędowego.

• Moc 0,37 kW: Przeznaczony do napędów małych pomp, wentylatorów, taśmociągów i innych urządzeń o niewielkim poborze mocy – optymalny wybór dla oszczędnych rozwiązań.
• Napięcie zasilania 3x380...500V: Szeroki zakres napięcia wejściowego umożliwia zastosowanie w różnych systemach elektroenergetycznych bez konieczności stosowania dodatkowych przetwornic.
• Stopień ochrony IP66: Odporność na pył i silne strumienie wody – bezpieczna praca w trudnych warunkach środowiskowych, w tym na zewnątrz budynków.
• Kompaktowa budowa: Mały rozmiar ułatwia montaż w szafach sterowniczych lub bezpośrednio na maszynie, oszczędzając miejsce w instalacji.
• Zintegrowany układ chłodzenia: Naturalna konwekcja powietrza zapewnia efektywne odprowadzanie ciepła, wydłużając żywotność komponentów.

Zgodność z Normami

Przemiennik częstotliwości ATV320 spełnia wymogi dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej (EMC) i bezpieczeństwa maszynowego. Posiada oznaczenie CE oraz jest zgodny z normami międzynarodowymi, w tym IEC 61800-5-1 i IEC 61800-2. Urządzenie zostało zaprojektowane zgodnie z dyrektywą maszynową 2006/42/WE.

Zastosowanie

Przemiennik ATV320 to wszechstronne rozwiązanie do regulacji prędkości obrotowej silników trójfazowych w aplikacjach wymagających precyzji i oszczędności energii.

• Sterowanie pompami wodnymi, cyrkulacyjnymi i hydroforami – regulacja wydajności w zależności od zapotrzebowania.
• Napędy wentylatorów i układów wentylacyjnych – dostosowanie prędkości do aktualnych warunków środowiskowych.
• Maszyny pakujące i linie produkcyjne – płynna regulacja prędkości w procesach przemysłowych.
• Układy transportowe i taśmociągi – precyzyjne sterowanie prędkością i momentem obrotowym.
• Zastosowania w branży HVAC do regulacji pracy sprężarek i klimatyzatorów.

Wskazówki Montażowe

Montaż przemiennika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Urządzenie należy zainstalować w miejscu suchym, dobrze wentylowanym, z dala od źródeł ciepła i zanieczyszczeń. Przed podłączeniem należy upewnić się, że napięcie zasilania jest zgodne z parametrami przemiennika. Połączenia elektryczne należy wykonać zgodnie ze schematem w dokumentacji, stosując odpowiednie zabezpieczenia przeciwprzepięciowe. Po montażu przeprowadzić testy funkcjonalne i nastawy parametrów pracy zgodnie z zaleceniami producenta.

FAQ

• Czy przemiennik ATV320 wymaga dodatkowego chłodzenia? Nie – urządzenie posiada zintegrowany układ chłodzenia, który zapewnia efektywne odprowadzanie ciepła w standardowych warunkach pracy. W przypadku pracy w wysokich temperaturach środowiskowych zalecane jest montowanie w dobrze wentylowanym miejscu.
• Jakie są zalecane zabezpieczenia dla przemiennika? W instalacji należy zastosować zabezpieczenia przeciwprzepięciowe oraz dobór odpowiednich bezpieczników lub wyłączników mocy zgodnie z mocą znamionową silnika. Szczegółowe wytyczne znajdują się w dokumentacji technicznej.
• Czy przemiennik jest kompatybilny z falownikami innych producentów? Urządzenie ATV320 zostało zaprojektowane jako autonomiczne rozwiązanie. Kompatybilność z innymi systemami sterowania zależy od specyfikacji technicznej i protokołów komunikacyjnych – zaleca się konsultację z dokumentacją.
