Przemiennik częstotliwości ATV320 3-fazowy 525/600VAC 50/60Hz 5.5kW 9A IP20 | ATV320U55S6C Schneider Electric

Opis i Kluczowe Cechy

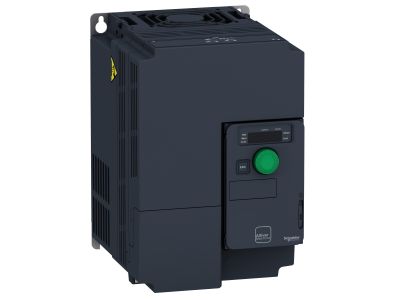

Przemiennik częstotliwości ATV320U55S6C to zaawansowane urządzenie do płynnej regulacji prędkości obrotowej silników asynchronicznych. Przeznaczony do pracy w układach trójfazowych o napięciu zasilania 525–600 VAC przy częstotliwości 50/60 Hz. Oferuje moc wyjściową 5,5 kW i prąd znamionowy 9 A. Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach rozdzielnic. Kompaktowa konstrukcja ułatwia montaż w szafie sterowniczej.

• Zasilanie 3-fazowe 525–600 VAC: Szeroki zakres napięć umożliwia podłączenie do różnych sieci przemysłowych bez konieczności stosowania dodatkowych transformatorów.
• Moc wyjściowa 5,5 kW przy prądzie 9 A: Wystarczająca do napędów średniej wielkości – wentylatorów, pomp, przenośników – zapewniając stabilną pracę.
• Stopień ochrony IP20: Chroni przed dostępem ciał stałych o średnicy ≥12 mm; odpowiedni do montażu w zamkniętych rozdzielnicach i szafach sterowniczych.
• Praca przy 50/60 Hz: Uniwersalność zastosowania w instalacjach o standardowej częstotliwości sieciowej.
• Kompaktowa obudowa: Oszczędność miejsca w szafie sterowniczej oraz łatwy montaż na szynie DIN TH35 lub płycie montażowej.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Przemiennik częstotliwości ATV320U55S6C znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna regulacja prędkości silnika w funkcji procesu technologicznego. Idealny do modernizacji napędów stałoobrotowych na regulowane.

• Sterowanie prędkością pomp i wentylatorów w instalacjach HVAC – oszczędność energii dzięki dopasowaniu wydajności do bieżącego zapotrzebowania.
• Napędy przenośników i transporterów w liniach produkcyjnych – płynny rozruch, hamowanie i zmiana kierunku obrotów.
• Maszyny pakujące, mieszalniki, wiatraki – regulacja obrotów w zależności od zadania technologicznego.
• Automatyka budynkowa – sterowanie siłownikami, bramami, kurtynami powietrznymi.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika częstotliwości mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania i odczekać czas wymagany do rozładowania kondensatorów obwodu pośredniego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 lub bezpośrednio na płycie montażowej w szafie sterowniczej. Należy zapewnić odpowiednią wentylację – zachować minimalne odstępy od innych urządzeń (zgodnie z dokumentacją producenta). Przekroje przewodów zasilających i silnikowych dobrać do prądu znamionowego 9 A oraz warunków środowiskowych.

FAQ

• Czy przemiennik ATV320U55S6C ma wbudowany filtr EMC? W dostarczonych danych nie podano informacji o wbudowanym filtrze. W celu zapewnienia kompatybilności elektromagnetycznej zalecamy stosowanie zewnętrznych filtrów zgodnie z dokumentacją producenta.
• Jaki jest stopień ochrony? Urządzenie posiada stopień ochrony IP20. Oznacza to, że jest chronione przed dostępem ciał stałych o średnicy powyżej 12 mm, ale nie jest odporne na wilgoć. Należy montować wyłącznie w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy można sterować falownikiem za pomocą napięcia 0-10V? W dostępnych danych nie ma informacji o wejściach sterujących. Standardowo przemienniki tej serii oferują wejścia analogowe i cyfrowe, ale szczegółowe parametry należy sprawdzić w karcie katalogowej.
