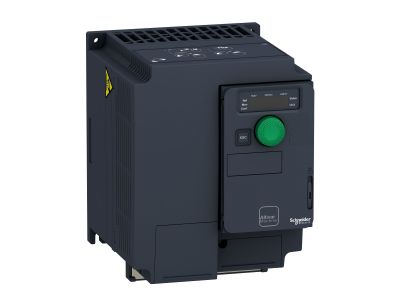

Przemiennik częstotliwości ATV320 3-fazowy 525/600VAC 50/60Hz 4kW 6.1A IP20 | ATV320U40S6C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV320U40S6C to trójfazowe urządzenie przeznaczone do zasilania i regulacji prędkości silników asynchronicznych. Zaprojektowany dla napięcia 525–600 VAC (50/60 Hz), oferuje moc wyjściową 4 kW i prąd znamionowy 6,1 A. Dzięki stopniowi ochrony IP20 nadaje się do montażu w suchych pomieszczeniach szaf sterowniczych i rozdzielnic.

• Napięcie zasilania 525–600 VAC: umożliwia pracę w instalacjach przemysłowych o podwyższonym napięciu, często spotykanych w sieciach trójfazowych w Europie i Ameryce Północnej.
• Prąd znamionowy 6,1 A / moc 4 kW: zapewnia bezpieczną i efektywną regulację obrotów silników o średniej mocy bez ryzyka przeciążenia przetwornicy.
• Stopień ochrony IP20: chroni przed dotknięciem części czynnych i ciałami stałymi o średnicy ≥12,5 mm, co czyni go odpowiednim do zabudowy w szafach sterowniczych.
• Zakres częstotliwości 50/60 Hz: kompatybilny z typowymi sieciami energetycznymi, bez konieczności stosowania dodatkowych transformatorów.
• Kompaktowa konstrukcja (szerokość modułu – brak danych w źródle): ułatwia integrację w istniejących rozdzielnicach (wymiary należy sprawdzić w dokumentacji producenta).

Zgodność z Normami

Przemiennik częstotliwości ATV320U40S6C został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE. Szczegółowe numery norm (np. IEC/EN 61800-5-1) nie zostały podane w udostępnionych danych – w celu uzyskania pełnej specyfikacji normatywnej zalecamy zapoznanie się z kartą katalogową producenta.

Zastosowanie

Przemiennik ATV320U40S6C znajduje zastosowanie w układach wymagających płynnej regulacji prędkości obrotowej silników indukcyjnych. Dzięki parametrom 4 kW i 6,1 A sprawdza się w średniej wielkości napędach przemysłowych oraz w automatyce budynkowej.

• Sterowanie prędkością wentylatorów, pomp i sprężarek w instalacjach przemysłowych i komercyjnych.
• Regulacja obrotów przenośników, mieszadeł i innych maszyn w procesach produkcyjnych.
• Zastosowanie w systemach HVAC, gdzie wymagana jest energooszczędna praca silników przy zmiennym obciążeniu.
• Integracja z systemami automatyki (PLC, przekaźniki logiczne) poprzez standardowe wejścia sterujące (szczegółowa topologia – w dokumentacji).

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości ATV320U40S6C może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje E i D) oraz znajomość zasad bezpieczeństwa pracy z urządzeniami elektrycznymi. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj wymagany czas na rozładowanie kondensatorów obwodu pośredniego (informacja w dokumentacji). Urządzenie przeznaczone jest do montażu w szafie sterowniczej o odpowiedniej wentylacji – zapewnij swobodny przepływ powietrza wokół radiatora. Przekrój przewodów zasilających i silnikowych dobierz zgodnie z prądem 6,1 A oraz warunkami instalacyjnymi (spadek napięcia, temperatura otoczenia). Moment dokręcania zacisków stosuj zgodnie z wartościami podanymi w instrukcji producenta.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony wynosi IP20, co oznacza brak ochrony przed wilgocią – urządzenie przeznaczone jest do montażu w suchych, zamykanych szafach rozdzielczych.
• Jakie napięcie zasilania jest wymagane? Przemiennik wymaga trójfazowego napięcia 525–600 VAC o częstotliwości 50/60 Hz. Należy bezwzględnie przestrzegać tego zakresu, aby uniknąć uszkodzenia urządzenia.
• Czy ten model posiada wbudowany filtr EMC? W udostępnionych danych nie ma informacji o wbudowanym filtrze – w zależności od wersji ATV320 może on być opcjonalny. Aby uzyskać pełną specyfikację, skonsultuj się z dokumentacją techniczną producenta.
