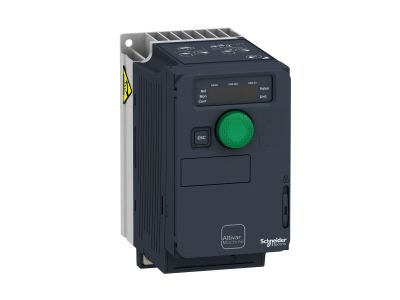

Przemiennik częstotliwości ATV320 1-fazowy 200/240VAC 50/60Hz 0.55kW 3.7A IP20 Altivar 320 | ATV320U06M2C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric z serii Altivar 320 (ATV320U06M2C) to zaawansowane rozwiązanie napędowe zaprojektowane z myślą o optymalizacji pracy silników synchronicznych oraz asynchronicznych. Urządzenie charakteryzuje się zasilaniem jednofazowym o napięciu znamionowym w zakresie od 200V do 240V AC przy częstotliwości 50/60Hz. Dzięki mocy znamionowej wynoszącej 0,55 kW (0,75 KM) oraz prądowi wyjściowemu na poziomie 3,7 A, falownik ten stanowi idealny wybór dla precyzyjnych aplikacji przemysłowych.

• Kompaktowa obudowa typu Compact: Specjalna konstrukcja pozwala na pionowe układanie napędów obok siebie, co znacząco redukuje przestrzeń zajmowaną w szafie sterowniczej.
• Zintegrowany filtr EMC: Wbudowany filtr kompatybilności elektromagnetycznej minimalizuje zakłócenia wysokiej częstotliwości, co jest kluczowe dla stabilności pracy czułych układów elektronicznych w otoczeniu przemysłowym.
• Zaawansowana komunikacja: Standardowa obsługa protokołów CANopen oraz Modbus RTU umożliwia natychmiastową integrację z systemami nadrzędnymi PLC bez konieczności zakupu dodatkowych kart komunikacyjnych.
• Efektywność energetyczna: Zastosowane algorytmy sterowania pozwalają na redukcję zużycia energii elektrycznej nawet o 30%, co bezpośrednio przekłada się na niższe koszty eksploatacji instalacji.
• Stopień ochrony IP20: Obudowa zapewnia ochronę przed dostępem do części niebezpiecznych palcem, co jest standardem dla montażu wewnątrz obudów i szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach pracy. Przemiennik spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC). Jest w pełni kompatybilny z ekosystemem EcoStruxure firmy Schneider Electric, co potwierdza jego wysoką jakość wykonania i gotowość do pracy w nowoczesnych zakładach przemysłowych typu Industry 4.0.

Zastosowanie

Altivar 320 o mocy 0,55kW znajduje szerokie zastosowanie w automatyzacji prostych i średniozaawansowanych maszyn. Dzięki wysokiemu momentowi obrotowemu przy niskich prędkościach, idealnie sprawdza się w:

• Maszynach pakujących: Precyzyjne sterowanie przenośnikami i owijarkami.
• Transporcie bliskim: Napędy taśmociągów, podajników oraz systemów sortujących.
• Urządzeniach dźwigowych: Obsługa wciągników i suwnic wymagających płynnego rozruchu i hamowania.
• Siłownikach mechanicznych: Sterowanie ruchem liniowym w maszynach specjalistycznych.

Wskazówki Montażowe

Podczas instalacji przemiennika ATV320U06M2C należy zwrócić uwagę na następujące aspekty techniczne:

• Pozycjonowanie: Możliwość montażu pionowego (side-by-side) pozwala na oszczędność miejsca, jednak należy zachować odpowiednie odstępy wentylacyjne wskazane w dokumentacji technicznej dla zapewnienia optymalnego chłodzenia.
• Okablowanie: Należy stosować przewody ekranowane dla wyjść silnikowych, aby w pełni wykorzystać zalety zintegrowanego filtra EMC. Przekrój przewodów powinien być dobrany do prądu znamionowego 3,7 A z uwzględnieniem spadków napięcia.
• Konfiguracja: Dzięki oprogramowaniu SoMove, parametryzacja urządzenia jest intuicyjna. Możliwe jest przygotowanie konfiguracji offline i wgranie jej do napędu, co skraca czas uruchomienia.
• Zabezpieczenia: Zaleca się stosowanie odpowiednich wyłączników nadprądowych oraz zabezpieczeń różnicowoprądowych typu B, dedykowanych do pracy z przemiennikami częstotliwości.

FAQ

1. Czy ten falownik może współpracować z silnikami trójfazowymi?
Tak, przemiennik jest zasilany jednofazowo (230V), ale na wyjściu generuje napięcie trójfazowe (3x230V), co pozwala na zasilanie standardowych silników trójfazowych połączonych w trójkąt.

2. Co zyskuję dzięki oprogramowaniu SoMove?
SoMove pozwala na szybkie kopiowanie nastaw pomiędzy urządzeniami, diagnostykę w czasie rzeczywistym oraz archiwizację projektów, co jest nieocenione przy serwisowaniu większej liczby maszyn.

3. Czy urządzenie posiada funkcje bezpieczeństwa?
Seria Altivar 320 posiada wbudowane funkcje bezpieczeństwa (takie jak STO - Safe Torque Off), co pozwala na budowę systemów zgodnych z wymaganiami bezpieczeństwa maszynowego bez stosowania wielu zewnętrznych komponentów.
