Przemiennik częstotliwości ATV320, 1.1kW, 200-240V, 1, fazowy, książkowy Altivar 320 | ATV320U11M2B Schneider Electric

Opis i Kluczowe Cechy

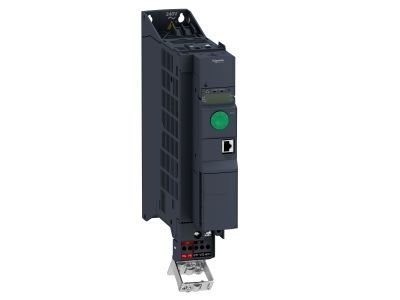

Przemiennik częstotliwości Schneider Electric Altivar 320 ATV320U11M2B w kompaktowej obudowie książkowej przeznaczony do sterowania silnikami synchronicznymi i asynchronicznymi o mocy do 1,1 kW (1,5 KM). Zasilany jednofazowo napięciem 200–240 V AC, zapewnia prąd znamionowy 6,9 A. Zintegrowany filtr EMC redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności. Stopień ochrony IP20 czyni go odpowiednim do montażu w suchych pomieszczeniach, w szafach sterowniczych.

• Prąd znamionowy 6,9 A: umożliwia zasilanie silników o mocy do 1,1 kW w warunkach ciągłego obciążenia, bez ryzyka przeciążenia.
• Zintegrowany filtr EMC: redukuje zakłócenia przewodzone i promieniowane, upraszczając proces certyfikacji maszyny i poprawiając jakość zasilania.
• Kompaktowa forma książkowa: pozwala na oszczędność miejsca w szafie sterowniczej – montaż blisko innych urządzeń bez utraty wydajności cieplnej.
• Wbudowana łączność CANopen i Modbus: umożliwia głęboką integrację z systemami automatyki bez konieczności stosowania dodatkowych bramek sieciowych.
• Kompatybilność z oprogramowaniem SoMove: umożliwia szybkie kopiowanie i przywracanie konfiguracji, co skraca czas przestojów podczas serwisu i wymiany napędu.

Zgodność z Normami

Przemiennik ATV320U11M2B został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt spełnia wymogi dyrektyw niskonapięciowej i EMC. Zastosowany filtr EMC zapewnia zgodność z wymaganiami środowiskowymi w typowych zastosowaniach przemysłowych. W celu uzyskania szczegółowych informacji o konkretnych normach należy odnieść się do dokumentacji technicznej producenta.

Zastosowanie

Altivar 320 dedykowany jest do prostych maszyn przemysłowych i komercyjnych, gdzie wymagana jest płynna regulacja prędkości obrotowej silnika. Sprawdza się w aplikacjach o zmiennym obciążeniu, takich jak:

• Maszyny pakujące – precyzyjne sterowanie napędami taśmociągów i podajników.
• Urządzenia transportu bliskiego – przenośniki, wciągniki, suwnice małej mocy.
• Siłowniki mechaniczne – pompy, wentylatory, sprężarki o regulowanej wydajności.
• Urządzenia dźwigowe – windy towarowe i małe podnośniki, gdzie wymagany jest płynny rozruch i hamowanie.

Wskazówki Montażowe

Montaż przemiennika częstotliwości powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta i lokalnymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i odczekać czas niezbędny do rozładowania kondensatorów (minimum 5 minut). Urządzenie montować w pozycji pionowej na płycie montażowej w szafie sterowniczej, zapewniając odpowiednią wentylację – zachować odstępy od innych urządzeń zgodnie z wytycznymi Schneider Electric. Przekroje przewodów dobrać do prądu znamionowego 6,9 A oraz spadku napięcia, stosując końcówki odpowiednie dla przekroju. Moment dokręcania zacisków przyłączeniowych stosować według danych podanych w dokumentacji produktu. Dla zapewnienia kompatybilności EMC należy stosować ekranowane przewody silnikowe i uziemiać ekrany na obu końcach.

FAQ

• Jaki jest stopień ochrony obudowy? Przemiennik ATV320U11M2B posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani wodę; przeznaczony do montażu w suchych pomieszczeniach.
• Czy można sterować silnikiem synchronicznym (PMAC) za pomocą tego napędu? Tak, Altivar 320 został zaprojektowany do sterowania zarówno silnikami asynchronicznymi (indukcyjnymi), jak i synchronicznymi z magnesami trwałymi (PMSM). Wymaga odpowiedniego skalibrowania parametrów silnika za pomocą oprogramowania SoMove lub panelu operatorskiego.
• Jaką łączność sieciową oferuje ten przemiennik? Standardowo wyposażony jest w magistralę CANopen oraz Modbus RTU na złączu RJ45. Umożliwia to bezpośrednie podłączenie do sterowników PLC i systemów SCADA bez dodatkowych modułów rozszerzających.
