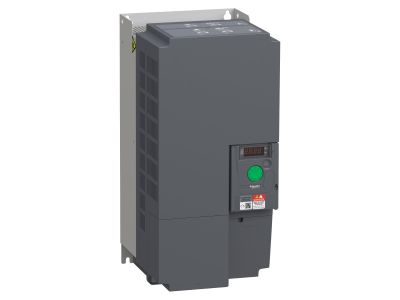

Przemiennik częstotliwości ATV310, 3-fazowy, 22kW, 380-460V, IP20, filtr EMC C3, Easy Altivar 310 | ATV310HD22N4EF Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV310, 3-fazowy o mocy 22kW i napięciu znamionowym 380-460V AC to zaawansowane rozwiązanie do precyzyjnego sterowania prędkością i momentem obrotowym trójfazowych silników asynchronicznych. Stopień ochrony IP20 zapewnia ochronę przed przypadkowym dotykiem części pod napięciem, a zintegrowany filtr EMC kategorii C3 eliminuje zakłócenia elektromagnetyczne przy ekranowanych kablach silnikowych o długości do 25m. Kompaktowa budowa i łatwość instalacji metodą plug & play czynią go idealnym wyborem dla maszyn przemysłowych i aplikacji wymagających wysokiej niezawodności.

• Moc 22kW i napięcie 380-460V AC: Kompatybilny z szerokim zakresem silników trójfazowych, zapewnia stabilną pracę w wymagających warunkach przemysłowych.
• Stopień ochrony IP20: Ochrona przed przypadkowym dotykiem części pod napięciem – bezpieczny montaż w szafach sterowniczych i maszynach.
• Zintegrowany filtr EMC C3: Eliminuje zakłócenia elektromagnetyczne przy długości ekranowanego kabla silnikowego do 25m, spełniając surowe normy kompatybilności elektromagnetycznej.
• Kompaktowe wymiary i lekka konstrukcja (9,7kg): Ułatwia montaż w ograniczonych przestrzeniach i redukuje obciążenie konstrukcji maszyny.
• Łatwość instalacji plug & play: Szybkie uruchomienie dzięki intuicyjnemu podłączeniu zasilania, silnika i sygnałów sterujących – minimalny czas przestoju maszyny.

Zgodność z Normami

Przemiennik częstotliwości ATV310 spełnia wymagania norm europejskich dotyczących bezpieczeństwa maszyn (EN 61800-5-1), kompatybilności elektromagnetycznej (EN 61800-3) oraz dyrektyw niskonapięciowych. Posiada oznakowanie CE i deklarację zgodności z normami IEC i UL.

Zastosowanie

ATV310 to wszechstronny przemiennik częstotliwości przeznaczony do precyzyjnego sterowania silnikami asynchronicznymi w szerokim zakresie aplikacji przemysłowych i maszyn konsumenckich.

• Maszyny tekstylne – precyzyjna regulacja prędkości i momentu obrotowego w procesach produkcyjnych.
• Obrabiarki CNC i konwencjonalne – optymalizacja pracy wrzeciona i posuwu w zależności od obciążenia.
• Maszyny pakujące i drukarskie – synchronizacja ruchów dla wysokiej wydajności linii produkcyjnych.
• Przenośniki materiałów – płynna regulacja prędkości taśmociągów w systemach transportowych.
• Maszyny ceramiczne – kontrola prędkości w procesach formowania i obróbki materiałów.

Wskazówki Montażowe

Montaż przemiennika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Urządzenie należy zamontować w pozycji pionowej w szafie sterowniczej, zapewniając odpowiednią wentylację (odległość min. 10cm od innych komponentów). Podłączenie kabli silnikowych i zasilających należy wykonać zgodnie ze schematem połączeń, stosując ekranowane kable o maksymalnej długości 25m. Po zamontowaniu przeprowadzić testy funkcjonalne i kalibrację parametrów zgodnie z zaleceniami producenta.

FAQ

• Jakie jest maksymalne obciążenie przemiennika? Przemiennik obsługuje moc znamionową 22kW (HD) lub 30kW (ND) przy napięciu 380-460V AC – sprawdź tabelę obciążeń w dokumentacji dla konkretnego silnika.
• Czy ATV310 wymaga dodatkowego chłodzenia? Stopień ochrony IP20 i konstrukcja z radiatorem zapewniają naturalne odprowadzanie ciepła w typowych warunkach pracy. W przypadku pracy w podwyższonych temperaturach (>40°C) zaleca się zapewnienie dodatkowej wentylacji.
• Jakie funkcje sterowania oferuje ATV310? Urządzenie wyposażone jest w zintegrowane funkcje takie jak regulacja PID, hamowanie dynamiczne, komunikacja Modbus RTU oraz tryb pracy wielosilnikowej – szczegóły w instrukcji obsługi.
