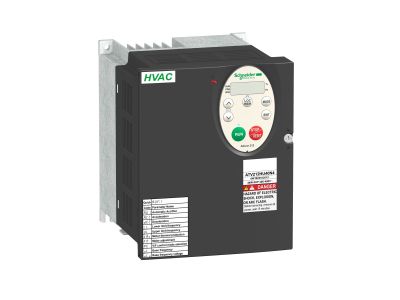

Przemiennik częstotliwości ATV212 3-fazowy HVAC 400VAC 4.0kW IP21, Altivar 212 | ATV212HU40N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 212 (symbol ATV212HU40N4) to trójfazowy falownik HVAC o mocy 4,0 kW (5,0 KM) i prądzie wyjściowym 9,1 A. Dzięki napięciu wejściowemu 380–480 V AC i wbudowanemu filtrowi EMC zapewnia stabilną, energooszczędną pracę silników asynchronicznych w wymagających aplikacjach. Stopień ochrony IP21 umożliwia montaż w suchych pomieszczeniach technicznych, a kompaktowa konstrukcja ułatwia integrację z istniejącymi instalacjami.

• Moc 4,0 kW / prąd 9,1 A: Umożliwia precyzyjne sterowanie silnikami o dużym obciążeniu, np. w pompach, wentylatorach i sprężarkach, bez ryzyka przeciążenia.
• Napięcie wejściowe 380–480 V AC (3-fazowe): Gwarantuje kompatybilność z europejskimi sieciami przemysłowymi i budynkowymi, minimalizując potrzebę dodatkowych transformatorów.
• Wbudowany filtr EMC: Redukuje zakłócenia elektromagnetyczne, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej w instalacjach HVAC.
• Stopień ochrony IP21: Chroni przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz przed kapiącą wodą, co sprawdza się w suchych pomieszczeniach i szafach sterowniczych.
• Wbudowane protokoły komunikacyjne: Umożliwiają łatwą integrację z systemami nadzoru budowlanego (BMS), a konserwacja prewencyjna z sygnalizacją awarii (zerwanie pasa, jałowa praca pompy, utrata fazy) ogranicza koszty i przestoje.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jest zaprojektowany zgodnie z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC) i niskiego napięcia (LVD). Zastosowane rozwiązania konstrukcyjne odpowiadają standardom branży HVAC.

Zastosowanie

Altivar 212 ATV212HU40N4 został stworzony do precyzyjnego sterowania silnikami w instalacjach HVAC i automatyce budynkowej. Sprawdza się w systemach wymagających zmiennej prędkości obrotowej, oszczędności energii oraz niezawodnej kontroli procesów.

• Sterowanie prędkością pomp obiegowych i zasilających w instalacjach grzewczych, chłodniczych i wentylacyjnych.
• Płynna regulacja wydajności wentylatorów nawiewnych/wywiewnych oraz central klimatyzacyjnych.
• Napęd sprężarek w układach chłodniczych i ciepłowniczych, z funkcją ochrony przed suchobiegiem i przeciążeniem.
• Integracja z siecią nadzoru budowlanego (BMS) dzięki wbudowanym protokołom komunikacyjnym, umożliwiająca zdalne monitorowanie i diagnostykę.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i odczekaj czas wymagany do rozładowania kondensatorów (zgodnie z dokumentacją). Urządzenie montuj na szynie DIN TH35 lub płycie montażowej w pozycji pionowej, zapewniając odpowiednią wentylację. Przekrój przewodów zasilających i silnikowych dobierz do prądu znamionowego 9,1 A oraz warunków obciążenia. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy przemiennik posiada wbudowany filtr EMC? Tak, ATV212HU40N4 jest wyposażony w filtr EMC, co ułatwia spełnienie norm kompatybilności elektromagnetycznej w instalacjach HVAC.
• Jaki stopień ochrony ma ten falownik? Stopień ochrony wynosi IP21 – chroni przed ciałami stałymi >12 mm i kapiącą wodą, co jest wystarczające dla suchych pomieszczeń technicznych i szaf sterowniczych.
• Czy można go stosować w innych aplikacjach niż HVAC? Falownik jest zoptymalizowany pod kątem napędów HVAC (pompy, wentylatory, sprężarki). W innych zastosowaniach należy skonsultować parametry obciążenia i tryby pracy z dokumentacją techniczną.
