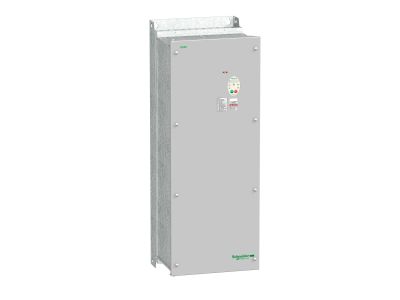

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 75kW 160A IP55 | ATV212WD75N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV212WD75N4C to zaawansowane urządzenie do regulacji prędkości obrotowej silników asynchronicznych. Zaprojektowany do zasilania 3-fazowego 380–480 V AC, 50/60 Hz, oferuje moc wyjściową 75 kW i prąd znamionowy 160 A. Dzięki obudowie o stopniu ochrony IP55 sprawdza się w trudnych warunkach przemysłowych, zapewniając niezawodną pracę nawet w zapylonym lub wilgotnym otoczeniu.

• Moc 75 kW i prąd 160 A: Wysoka wydajność umożliwia płynne sterowanie nawet dużymi silnikami bez przeciążania układu.
• Zakres napięcia 380–480 V AC (3-fazowy): Uniwersalność zasilania pozwala stosować urządzenie w różnych instalacjach przemysłowych bez dodatkowych transformatorów.
• Stopień ochrony IP55: Odporność na kurz i strumienie wody umożliwia montaż w pobliżu maszyn, pomp czy wentylatorów w halach produkcyjnych.
• Częstotliwość 50/60 Hz: Kompatybilność z sieciami o obu standardach częstotliwości zwiększa elastyczność zastosowań.
• Budowa w technologii ATV212: Sprawdzona konstrukcja Schneider Electric (w standardzie serii) zapewnia płynną regulację momentu obrotowego i energooszczędną pracę.

Zgodność z Normami

Przemiennik częstotliwości ATV212WD75N4C spełnia wymogi dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z powszechnie obowiązującymi normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC) dla urządzeń przemysłowych. Zaleca się stosowanie zgodnie z zaleceniami producenta oraz przepisami krajowymi.

Zastosowanie

Przemiennik ATV212WD75N4C przeznaczony jest do precyzyjnego sterowania prędkością silników asynchronicznych w instalacjach przemysłowych i komercyjnych. Sprawdza się zwłaszcza w aplikacjach wymagających dużej mocy i odporności na niekorzystne warunki środowiskowe.

• Sterowanie napędami pomp i wentylatorów w systemach HVAC – płynna regulacja przepływu i oszczędność energii.
• Napędy przenośników, mieszadeł i innych maszyn w zakładach produkcyjnych.
• Regulacja prędkości w systemach sprężarek, agregatów chłodniczych i klimatyzacji przemysłowej.
• Automatyzacja procesów wymagających stałego momentu obrotowego w szerokim zakresie prędkości.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (E lub D). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać czas wymagany do rozładowania kondensatorów obwodu pośredniego (szczegółowe czasy podane w dokumentacji producenta). Urządzenie montować na powierzchni niepalnej, z zachowaniem minimalnych odległości od innych elementów dla zapewnienia swobodnego przepływu powietrza chłodzącego. Przekroje przewodów zasilających i silnikowych dobrać zgodnie z obowiązującymi normami oraz prądem znamionowym 160 A. Momenty dokręcania zacisków stosować według instrukcji dołączonej do urządzenia.

FAQ

• Czy przemiennik ma wbudowany filtr EMC? W danych produktu nie wskazano konkretnego filtra, jednak seria ATV212 standardowo oferuje możliwość podłączenia zewnętrznych filtrów lub ich wbudowanie w wybranych wersjach – prosimy o weryfikację w pełnej karcie katalogowej.
• Jaki jest stopień ochrony IP55 – czy można montować na zewnątrz? IP55 zapewnia ochronę przed pyłem i wodą pryskającą ze wszystkich kierunków, ale nie oznacza całkowitej wodoszczelności. Montaż na zewnątrz jest możliwy pod zadaszeniem, bez bezpośredniego narażenia na silne opady. W przypadku ekspozycji na warunki atmosferyczne zaleca się dodatkową obudowę ochronną.
• Czy do podłączenia silnika wymagany jest przewód ekranowany? Tak, zaleca się stosowanie kabli ekranowanych dla silnika oraz przewodów sygnałowych, aby zachować kompatybilność elektromagnetyczną i zminimalizować zakłócenia – zgodnie z ogólnymi zasadami instalacji przemienników częstotliwości.
