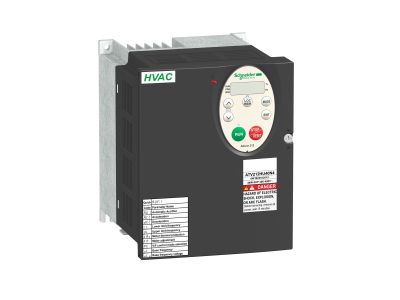

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 5.5kW 12A IP21 Altivar 212 | ATV212HU55N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 212, model ATV212HU55N4, to trójfazowy falownik przeznaczony do sterowania silnikami asynchronicznymi w instalacjach HVAC. Urządzenie zasila odbiory o mocy do 5,5 kW (7,5 KM) przy prądzie znamionowym 12 A i napięciu wejściowym 380–480 V AC. Dzięki wbudowanemu filtrowi EMC ogranicza zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności. Stopień ochrony IP21 zabezpiecza przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm oraz kroplami wody padającymi pionowo.

• Prąd znamionowy 12 A: pozwala na bezpieczne zasilanie silników o mocy do 5,5 kW, zapewniając stabilną pracę w wymagających aplikacjach HVAC.
• Wbudowany filtr EMC: redukuje emisję zakłóceń elektromagnetycznych, co ułatwia integrację urządzenia z siecią nadzoru budowlanego i spełnienie norm kompatybilności.
• Stopień ochrony IP21: chroni falownik przed przypadkowym kontaktem z częściami wewnętrznymi oraz przed kroplami wody, co zwiększa niezawodność w typowych warunkach instalacyjnych.
• Dedykowane funkcje HVAC: sygnalizacja awarii (zerwanie pasa, jałowa praca pompy, brak fazy) oraz konserwacja prewencyjna (zliczanie czasu pracy) umożliwiają szybkie wykrywanie usterek i obniżenie kosztów eksploatacji.
• Kompatybilność z oprogramowaniem SoMove: pozwala na zapisanie i przeniesienie konfiguracji na napęd zapasowy, skracając czas przestojów podczas serwisu.

Zgodność z Normami

Falownik Altivar 212 ATV212HU55N4 spełnia wymogi dyrektyw unijnych i posiada certyfikat CE. Został zaprojektowany zgodnie z normami europejskimi dotyczącymi kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania. Wbudowany filtr EMC wspiera spełnienie wymagań norm serii EN 55011 / IEC 61800-3 (szczegółowe informacje w dokumentacji producenta).

Zastosowanie

Przemiennik częstotliwości Altivar 212 został opracowany z myślą o aplikacjach HVAC – sterowaniu silnikami wentylatorów, pomp i sprężarek w budynkach komercyjnych i przemysłowych. Dzięki zintegrowanym protokołom komunikacyjnym łatwo integruje się z systemami nadzoru budowlanego (BMS).

• Sterowanie pracą wentylatorów w instalacjach wentylacji mechanicznej i klimatyzacji.
• Regulacja wydajności pomp obiegowych w układach c.o., chłodzenia i wodociągowych.
• Zasilanie sprężarek w pętli chłodniczych lub systemów sprężonego powietrza.
• Automatyzacja procesów wymagających zmiennej prędkości obrotowej silnika – sygnalizacja, synchronizacja, ochrona przeciążeniowa.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i odczekać wymagany czas na rozładowanie kondensatorów obwodu pośredniego (minimum 5 minut). Urządzenie montować na płaskiej, niepalnej powierzchni w pozycji pionowej, zachowując odstępy wentylacyjne określone w dokumentacji producenta. Przekroje przewodów oraz zabezpieczenia nadprądowe dobrać zgodnie z prądem znamionowym 12 A i specyfikacją silnika. Moment dokręcania zacisków oraz parametry sieci (napięcie, częstotliwość) – ściśle według instrukcji fabrycznej.

FAQ

• Czy falownik posiada wbudowany filtr EMC? Tak, model ATV212HU55N4 został wyposażony w fabryczny filtr EMC, który ogranicza emisję zakłóceń i ułatwia spełnienie wymogów kompatybilności elektromagnetycznej w typowych instalacjach HVAC.
• Jaki jest stopień ochrony obudowy? IP21 – urządzenie jest zabezpieczone przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm oraz przed kroplami wody padającymi pionowo. Zaleca się montaż w pomieszczeniach suchych, wolnych od pyłu i nadmiernej wilgoci.
• Jakie funkcje diagnostyczne oferuje ten przemiennik? Falownik automatycznie wykrywa awarie takie jak: zerwanie pasa, jałowa praca pompy, brak fazy czy przeciążenie. Dodatkowo rejestruje czas pracy, co pozwala na planowanie konserwacji prewencyjnej. Konfigurację można zapisać i przenieść za pomocą oprogramowania SoMove.
