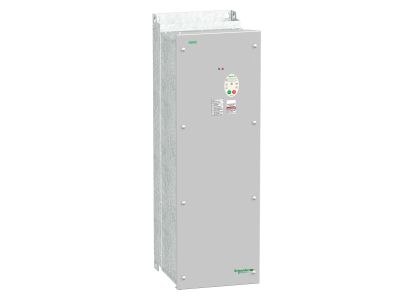

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 45kW 94A IP55 | ATV212WD45N4C Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV212WD45N4C to trójfazowy napęd o mocy 45kW i prądzie znamionowym 94A, przeznaczony do zasilania 380-480VAC 50/60Hz. Dzięki stopniowi ochrony IP55 zapewnia niezawodną pracę w środowiskach zapylonych i wilgotnych. Urządzenie montowane naściennie, dedykowane do sterowania silnikami asynchronicznymi w aplikacjach przemysłowych.

• Moc 45 kW / prąd 94 A: pozwala na zasilanie dużych silników elektrycznych bez ryzyka przeciążenia, zachowując stabilną pracę w obwodach o znacznym obciążeniu.
• Zasilanie 3-fazowe 380-480 VAC, 50/60 Hz: uniwersalność podłączenia do europejskich sieci niskiego napięcia, bez konieczności stosowania dodatkowych transformatorów.
• Stopień ochrony IP55: obudowa chroni przed wnikaniem pyłu oraz strugami wody, co umożliwia montaż w hali produkcyjnej, na zewnątrz lub w strefach mycia.
• Konstrukcja przemiennika ATV212: sprawdzona seria napędów Schneider Electric zapewniająca płynną regulację prędkości obrotowej i momentu obrotowego silnika.
• Zakres częstotliwości 50/60 Hz: kompatybilność z sieciami o różnej częstotliwości, elastyczność w zastosowaniach międzynarodowych.

Zgodność z Normami

Przemiennik częstotliwości ATV212WD45N4C jest zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej. Urządzenie podlega standardowym procedurom kwalifikacyjnym w zakresie ochrony środowiska i bezpieczeństwa użytkowania.

Zastosowanie

Przemiennik ATV212WD45N4C znajduje zastosowanie w układach napędowych wymagających precyzyjnej regulacji prędkości i momentu obrotowego – od prostych wentylatorów po skomplikowane linie produkcyjne.

• Sterowanie silnikami pomp i wentylatorów w systemach HVAC, uzdatniania wody i wentylacji przemysłowej.
• Napędy przenośników taśmowych, podajników i wind towarowych w magazynach i zakładach produkcyjnych.
• Regulacja prędkości mieszadeł, kruszarek i innych maszyn o zmiennym obciążeniu w przemyśle chemicznym i spożywczym.
• Zastosowania w systemach automatyki budynkowej – klimatyzacja, pompy cyrkulacyjne, sprężarki.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości ATV212WD45N4C mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj czas wymagany do rozładowania kondensatorów obwodu pośredniego. Urządzenie montuj w pozycji pionowej na niepalnym podłożu, zachowując odstępy wentylacyjne zgodne z dokumentacją. Przekroje przewodów dobierz do prądu znamionowego 94 A oraz warunków ułożenia. Moment dokręcania zacisków stosuj według danych producenta – nie przekraczaj wartości podanych w instrukcji. W przypadku montażu na zewnątrz lub w środowisku wilgotnym zastosuj odpowiednie dławiki i filtry przeciwzakłóceniowe, aby zapewnić kompatybilność EMC.

FAQ

• Czy przemiennik ATV212WD45N4C może pracować w warunkach dużej wilgotności? Tak, stopień ochrony IP55 chroni przed pyłem i strugami wody (np. podczas mycia ciśnieniowego), co umożliwia montaż w halach mokrych, chłodniach lub na zewnątrz pod zadaszeniem.
• Jaki jest maksymalny prąd wyjściowy urządzenia? Prąd znamionowy wynosi 94 A przy mocy 45 kW. Wartość ta odpowiada ciągłej pracy z pełnym obciążeniem. W krótkotrwałych przeciążeniach (np. rozruch) należy kierować się danymi katalogowymi – szczegóły w dokumentacji technicznej.
• Czy wymagane jest podłączenie zasilania jednofazowego? Nie, ATV212WD45N4C jest przystosowany wyłącznie do zasilania trójfazowego 380-480 VAC. Do prawidłowej pracy konieczna jest sieć 3-fazowa z przewodem neutralnym lub bez, w zależności od konfiguracji.
