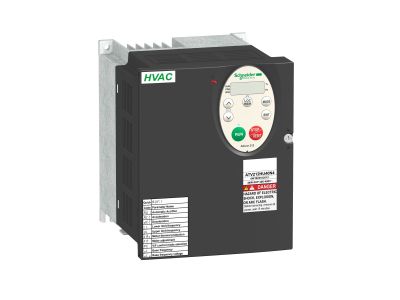

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 3kW 58.5A IP21 Altivar 212 | ATV212HU30N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 212 (symbol ATV212HU30N4) to trójfazowy napęd przeznaczony do regulacji prędkości obrotowej silników asynchronicznych w aplikacjach HVAC. Urządzenie zasilane napięciem 380–480 V AC 50/60 Hz zapewnia płynną kontrolę pracy silników o mocy do 3 kW (4 KM) i prądzie wyjściowym do 7,2 A. Stopień ochrony IP21 umożliwia montaż w suchych pomieszczeniach w obrębie rozdzielnic. Wbudowany filtr EMC redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności.

• Moc silnika 3 kW / 4 KM: dopasowanie do typowych odbiorników HVAC – pomp, wentylatorów i sprężarek o umiarkowanym zapotrzebowaniu na moment rozruchowy.
• Prąd wyjściowy do 7,2 A: zapewnia bezpieczną pracę przy pełnym obciążeniu znamionowym silnika bez ryzyka przeciążenia styków mocy.
• Zakres napięcia wejściowego 380–480 V AC 3-fazowe: kompatybilność z europejskimi sieciami przemysłowymi 400 V oraz sieciami 480 V w Ameryce Północnej.
• Stopień ochrony IP21: ochrona przed wnikaniem ciał stałych o średnicy powyżej 12 mm oraz pionowo kapiącą wodą – przeznaczony do montażu w suchych pomieszczeniach.
• Wbudowany filtr EMC: ogranicza emisję zakłóceń przewodzonych, co ułatwia integrację z instalacją bez dodatkowych filtrów zewnętrznych.

Zgodność z Normami

Przemiennik częstotliwości Altivar 212 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC). Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Napęd Altivar 212 dedykowany jest do sterowania silnikami w systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Dzięki wbudowanym funkcjom diagnostycznym nadaje się do aplikacji wymagających sygnalizacji usterek.

• Sterowanie pompami obiegowymi, hydroforowymi i drenażowymi z możliwością wykrywania pracy na sucho.
• Regulacja prędkości wentylatorów kanałowych, dachowych i w centralach klimatyzacyjnych.
• Napęd sprężarek w układach chłodniczych i sprężonego powietrza o mocy do 3 kW.
• Automatyka budynkowa – integracja z systemami BMS poprzez wbudowane protokoły komunikacyjne (szczegóły w dokumentacji).

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj czas wymagany do rozładowania kondensatorów obwodu pośredniego. Urządzenie montuj na szynie TH35 (DIN) lub na płycie montażowej w pozycji pionowej, zapewniając odpowiednią wentylację. Przekrój przewodów dobierz zgodnie z obciążalnością prądową (dla prądu wyjściowego 7,2 A zalecany przekrój min. 1,5 mm²). Momenty dokręcania zacisków oraz dokładne wymiary podano w instrukcji montażu producenta.

FAQ

• Jakie funkcje diagnostyczne oferuje ten przemiennik? Altivar 212 umożliwia sygnalizację awarii takich jak zerwanie pasa, praca pompy na sucho, brak fazy oraz zliczanie czasu pracy. Funkcje te ułatwiają konserwację prewencyjną i skracają czas przestojów.
• Czy urządzenie wymaga zewnętrznego filtra EMC? Nie, przemiennik posiada wbudowany filtr EMC, który redukuje zakłócenia do poziomów wymaganych w typowych instalacjach przemysłowych. W przypadku szczególnie restrykcyjnych norm konieczne może być zastosowanie dodatkowych środków – szczegóły w dokumentacji.
• Jaki jest stopień ochrony i gdzie można go montować? Stopień ochrony IP21 oznacza odporność na dotyk palcem i kapiącą wodę z góry. Montaż dozwolony w suchych pomieszczeniach wewnątrz rozdzielnic lub obudów. Nie jest przeznaczony do pracy na zewnątrz ani w środowisku zapylonym.
