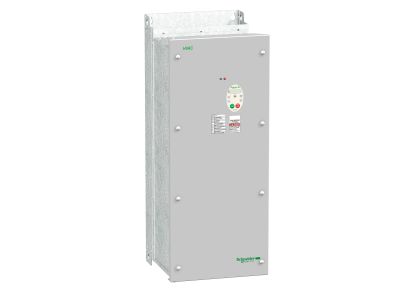

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 30kW 58.5A IP55 | ATV212WD30N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości ATV212 (symbol ATV212WD30N4) to zaawansowane urządzenie do precyzyjnej regulacji prędkości obrotowej silników asynchronicznych. Przeznaczony do zasilania trójfazowego 380-480VAC 50/60Hz, oferuje moc wyjściową 30 kW przy prądzie 58,5 A – co pozwala na bezpieczne sterowanie nawet dużymi odbiornikami. Stopień ochrony IP55 gwarantuje niezawodną pracę w zapylonym i wilgotnym środowisku przemysłowym.

• Zasilanie 3-fazowe 380-480VAC 50/60Hz: szeroki zakres napięć wejściowych umożliwia podłączenie do typowych sieci przemysłowych bez konieczności stosowania dodatkowych transformatorów.
• Moc 30 kW / prąd 58,5 A: wysoka wydajność prądowa zapewnia stabilną pracę silników o znacznym obciążeniu, minimalizując ryzyko przeciążeń i przegrzania.
• Stopień ochrony IP55: obudowa odporna na kurz i strumienie wody (zgodnie z normą IEC 60529) – idealna do agresywnych warunków, np. w halach produkcyjnych, na zewnątrz lub w wilgotnych pomieszczeniach.
• Technologia ATV212: zaawansowany algorytm sterowania wektorem bezczujnikowym, który zapewnia płynną regulację prędkości i momentu obrotowego przy jednoczesnej optymalizacji zużycia energii.
• Wbudowany filtr przeciwzakłóceniowy: redukcja emisji harmonicznych spełniająca wymogi kompatybilności elektromagnetycznej (EMC) – upraszcza instalację i ogranicza zakłócenia w sieci zasilającej.

Zgodność z Normami

Przemiennik częstotliwości ATV212WD30N4 został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada certyfikat CE. Spełnia wymagania norm dotyczących bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej (EMC) dla urządzeń przemysłowych. Wszelkie parametry techniczne są zgodne z dokumentacją producenta – Schneider Electric.

Zastosowanie

Uniwersalny przemiennik częstotliwości ATV212 doskonale sprawdza się w aplikacjach wymagających dokładnej kontroli prędkości, momentu i energooszczędności. Dzięki odporności IP55 nadaje się do środowisk o podwyższonej wilgotności i zapyleniu.

• Sterowanie prędkością silników wentylatorów, pomp i sprężarek w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja).
• Regulacja obrotów przenośników taśmowych, podajników i mieszadeł w liniach produkcyjnych i magazynowych.
• Napędy w maszynach rolniczych, dźwigowych oraz w przemyśle spożywczym i chemicznym.
• Automatyka budynkowa – układy napędów bram, żaluzji, wind i systemów pompowych.

Wskazówki Montażowe

Montaż i uruchomienie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i odczekaj wymagany czas na rozładowanie kondensatorów (zgodnie z instrukcją producenta). Urządzenie należy zamontować w pozycji pionowej na płaskiej powierzchni z zachowaniem odpowiednich odstępów dla wentylacji. Przekroje przewodów zasilających i silnikowych dobieraj zgodnie z obowiązującymi normami oraz prądem znamionowym 58,5 A. Wszystkie połączenia wykonuj zgodnie z dokumentacją techniczną dostarczoną z urządzeniem.

FAQ

• Jaki jest stopień ochrony obudowy? IP55 – oznacza całkowitą ochronę przed pyłem oraz ochronę przed strumieniami wody z dowolnego kierunku. Idealny do stosowania w trudnych warunkach przemysłowych.
• Jakie napięcie zasilania jest wymagane? Trójfazowe 380-480VAC o częstotliwości 50/60Hz. Urządzenie automatycznie dostosowuje się do podanego napięcia w tym zakresie.
• Czy przemiennik posiada wbudowane zabezpieczenia? Tak, ATV212 wyposażony jest w standardowe zabezpieczenia przeciążeniowe, nadprądowe i termiczne, jednak szczegółowe listy funkcji dostępne są w pełnej dokumentacji technicznej producenta.
