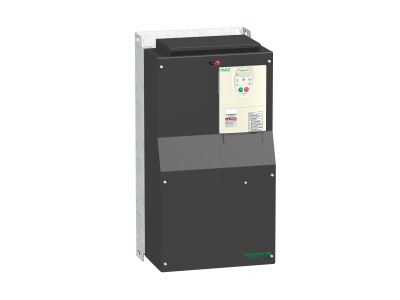

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 30kW 58.5A IP21 Altivar 212 | ATV212HD30N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 212 ATV212HD30N4 to trójfazowy falownik dedykowany do sterowania silnikami asynchronicznymi w systemach HVAC. Urządzenie zasilane napięciem 380–480 V AC (50/60 Hz) oferuje prąd znamionowy 58,5 A i moc wyjściową 30 kW (40 KM), co pozwala na bezpieczną i wydajną pracę w wymagających aplikacjach. Stopień ochrony IP21 oraz wbudowany filtr EMC zapewniają niezawodność i zgodność z normami kompatybilności elektromagnetycznej.

• Prąd znamionowy 58,5 A / moc 30 kW: zasilanie silników o dużym zapotrzebowaniu mocy w instalacjach pomp, wentylatorów i sprężarek bez ryzyka przeciążeń.
• Wbudowany filtr EMC: redukcja zakłóceń elektromagnetycznych, ułatwiająca spełnienie wymogów norm kompatybilności i przyspieszająca certyfikację instalacji.
• Stopień ochrony IP21: ochrona przed dostępem do części niebezpiecznych i kapaniem wody, odpowiednia do pracy w suchych pomieszczeniach technicznych i rozdzielnicach.
• Funkcje diagnostyczne i prewencyjne: sygnalizacja awarii (zerwanie pasa, jałowa praca pompy, brak fazy) oraz zliczanie czasu pracy umożliwiają szybkie reakcje i obniżenie kosztów konserwacji.
• Kompatybilność z oprogramowaniem SoMove: łatwe zapisywanie i przenoszenie konfiguracji na napęd zapasowy, skracające czas przestojów podczas serwisu.

Zgodność z Normami

Przemiennik jest zgodny z europejskimi normami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz dyrektywami niskonapięciowymi. Posiada certyfikat CE, potwierdzający spełnienie obowiązujących wymogów bezpieczeństwa i ochrony środowiska.

Zastosowanie

Falownik Altivar 212 został zaprojektowany przede wszystkim do sterowania silnikami w instalacjach HVAC, gdzie priorytetem jest płynna regulacja prędkości oraz oszczędność energii. Sprawdza się również w innych układach napędowych z silnikami asynchronicznymi.

• Precyzyjne sterowanie prędkością pomp i wentylatorów w instalacjach wentylacji, klimatyzacji oraz ogrzewania.
• Praca ze sprężarkami w systemach chłodniczych i sprężonego powietrza – optymalizacja zużycia energii i redukcja rozruchów bezpośrednich.
• Integracja z sieciami nadzoru budowlanego (BMS) za pomocą wbudowanych protokołów komunikacyjnych – zdalny monitoring i sterowanie.
• Zastosowanie w automatyce przemysłowej wymagającej miękkiego rozruchu i regulacji obrotów silników o mocy do 30 kW.

Wskazówki Montażowe

Montaż i podłączenie przemiennika może być wykonane wyłącznie przez osoby z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i odczekać czas niezbędny do rozładowania kondensatorów obwodu pośredniczącego. Urządzenie należy instalować w pozycji pionowej, z zachowaniem wymaganych odstępów wentylacyjnych. Przekrój przewodów zasilających i silnikowych należy dobrać do rzeczywistego prądu obciążenia. Wszelkie połączenia wykonać z momentem dokręcania zgodnym z danymi w dokumentacji.

FAQ

• Czy falownik ATV212HD30N4 posiada wbudowany filtr EMC? Tak, przemiennik jest wyposażony w zintegrowany filtr EMC, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej bez konieczności stosowania dodatkowych elementów zewnętrznych.
• Jaki stopień ochrony ma ten model? Urządzenie posiada stopień ochrony IP21, co oznacza ochronę przed dostępem do części pod napięciem oraz przed kapaniem wody. Jest przeznaczone do montażu w suchych pomieszczeniach technicznych.
• Czy można zapisać konfigurację i przenieść ją na inny napęd? Tak, oprogramowanie SoMove umożliwia zapisanie ustawień i szybkie przeniesienie ich na napęd zapasowy, co znacząco skraca czas konserwacji i przestojów.
