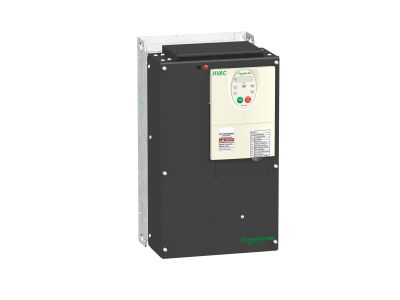

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 22kW 43.5A IP21 Altivar 212 | ATV212HD22N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 212 o symbolu ATV212HD22N4 to trójfazowe urządzenie dedykowane do sterowania silnikami asynchronicznymi w aplikacjach HVAC. Pracuje przy napięciu zasilania 380–480 V AC i częstotliwości 50/60 Hz, zapewniając moc wyjściową do 22,0 kW (30,0 KM) przy prądzie do 43,5 A. Wbudowany filtr EMC ogranicza zakłócenia elektromagnetyczne, a stopień ochrony IP21 chroni przed przypadkowym dotknięciem części pod napięciem oraz przed kroplami wody. Kompaktowa konstrukcja ułatwia montaż w szafach sterowniczych.

• Prąd znamionowy 43,5 A / moc 22 kW: Zapewnia bezpieczne i wydajne zasilanie silników o znacznym obciążeniu, bez ryzyka przeciążenia – idealne dla pomp, wentylatorów i sprężarek.
• Wbudowany filtr EMC: Redukuje emisję zakłóceń przewodzonych, co ułatwia spełnienie wymogów kompatybilności elektromagnetycznej w instalacjach budynkowych.
• Stopień ochrony IP21: Chroni przed dostępem palcem do elementów niebezpiecznych oraz przed kroplami wody padającymi pionowo – dopuszcza montaż w suchych pomieszczeniach technicznych.
• Dedykowana komunikacja HVAC: Wbudowane protokoły sieci nadzoru budowlanego (BMS) upraszczają integrację z systemami automatyki budynkowej i umożliwiają zdalne sterowanie oraz monitoring.
• Funkcje diagnostyczne i konserwacja prewencyjna: Sygnalizacja awarii (zerwanie pasa, jałowa praca pompy, utrata fazy) oraz zliczanie czasu pracy pozwalają na szybkie wykrywanie usterek i planowanie przeglądów, co minimalizuje koszty eksploatacji.

Zgodność z Normami

Przemiennik częstotliwości Schneider Electric Altivar 212 został zaprojektowany zgodnie z obowiązującymi dyrektywami europejskimi i posiada certyfikat CE. Spełnia wymagania norm dla urządzeń elektrycznych stosowanych w instalacjach przemysłowych i budynkowych, w tym zakres kompatybilności elektromagnetycznej.

Zastosowanie

Altivar 212 ATV212HD22N4 jest przeznaczony przede wszystkim do sterowania pracą silników w systemach ogrzewania, wentylacji i klimatyzacji (HVAC). Sprawdza się w obiektach użyteczności publicznej, biurowcach, szpitalach, centrach handlowych oraz w przemyśle lekkim.

• Sterowanie prędkością obrotową pomp wodnych i cyrkulacyjnych w instalacjach centralnego ogrzewania oraz chłodzenia.
• Płynna regulacja wydajności wentylatorów wyciągowych, nawiewnych i dachowych w systemach wentylacji mechanicznej.
• Napędy sprężarek w układach chłodniczych i klimatyzacyjnych – optymalizacja zużycia energii poprzez dopasowanie obrotów do zapotrzebowania.
• Zastosowania wymagające łatwej integracji z nadrzędnym systemem BMS (np. Modbus, BACnet) – monitorowanie stanu pracy oraz zdalne parametryzowanie.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przemiennik należy mocować na szynie DIN lub na płycie montażowej (brak fabrycznej szyny w zestawie – zalecane użycie odpowiednich adapterów). Przed jakimikolwiek pracami bezwzględnie odłącz napięcie zasilania i odczekaj wymagany czas na rozładowanie kondensatorów (minimum 5 minut). Przekrój przewodów zasilających i silnikowych dobierz zgodnie z prądem znamionowym 43,5 A oraz lokalnymi normami. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Zapewnij odpowiednią wentylację wokół obudowy – zachowaj minimalne odległości od innych urządzeń.

FAQ

• Jaki jest stopień ochrony przemiennika ATV212HD22N4? Stopień ochrony wynosi IP21. Oznacza to ochronę przed dotknięciem palcem części niebezpiecznych oraz przed kroplami wody padającymi pionowo. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach technicznych, z dala od bezpośredniego zalania.
• Czy można go stosować do sterowania pompami głębinowymi w instalacjach wodociągowych? Tak, ATV212HD22N4 jest dedykowany do aplikacji pompowych w systemach HVAC (np. pompy obiegowe, cyrkulacyjne). Dla pomp głębinowych należy upewnić się, że parametry silnika mieszczą się w zakresie prądowym i napięciowym przemiennika.
• Czy urządzenie posiada wbudowany filtr EMC? Tak, przemiennik wyposażony jest w fabrycznie wbudowany filtr EMC, który redukuje zakłócenia przewodzone. Ułatwia to spełnienie wymogów kompatybilności elektromagnetycznej w typowych instalacjach HVAC.
