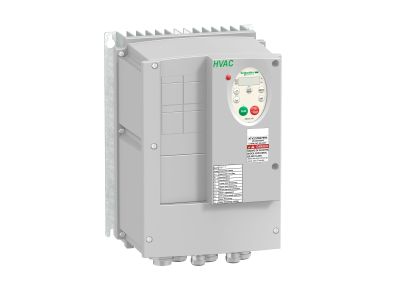

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 2,2kW 5,1A IP55, Altivar 212 | ATV212WU22N4 Schneider Electric

Opis i Kluczowe Cechy

Schneider Electric Altivar 212 ATV212WU22N4 to przemiennik częstotliwości przeznaczony do sterowania silnikami asynchronicznymi w aplikacjach HVAC. Urządzenie oferuje moc 2,2 kW przy prądzie wyjściowym 5,1 A i napięciu wejściowym 380–480 V AC. Dzięki stopniowi ochrony IP55 nadaje się do pracy w trudnych warunkach środowiskowych, a wbudowany filtr EMC minimalizuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności. Szerokie możliwości komunikacji oraz funkcje diagnostyczne pozwalają na efektywne zarządzanie napędem w systemach automatyki budynkowej.

• Moc 2,2 kW / prąd 5,1 A: umożliwia precyzyjne sterowanie silnikami o tej mocy, zapewniając optymalną wydajność i oszczędność energii.
• Napięcie wejściowe 380–480 V AC (50/60 Hz): kompatybilność z typowymi sieciami trójfazowymi – elastyczność instalacji w różnych lokalizacjach.
• Stopień ochrony IP55: odporność na pył i strumienie wody – niezawodna praca w pomieszczeniach wilgotnych, zapylonych lub na zewnątrz (w odpowiedniej obudowie).
• Wbudowany filtr EMC: redukcja emisji zaburzeń elektromagnetycznych – uproszczenie procesu certyfikacji i montażu bez dodatkowych filtrów zewnętrznych.
• Funkcje diagnostyczne i prewencyjne: sygnalizacja zerwania pasa, jałowej pracy pompy, awarii fazy oraz zliczanie czasu pracy – ułatwia planowanie konserwacji i minimalizuje nieplanowane przestoje.

Zgodność z Normami

Przemiennik częstotliwości Schneider Electric Altivar 212 został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz posiada oznaczenie CE. Wbudowany filtr EMC wspiera spełnienie wymogów kompatybilności elektromagnetycznej. (Szczegółowe informacje dotyczące konkretnych norm znajdują się w dokumentacji technicznej producenta.)

Zastosowanie

Altivar 212 ATV212WU22N4 dedykowany jest przede wszystkim do aplikacji HVAC, ale sprawdza się również w innych instalacjach przemysłowych i komercyjnych, gdzie wymagana jest płynna regulacja prędkości obrotowej silnika.

• Sterowanie prędkością pomp w systemach wodociągowych, kanalizacyjnych i chłodniczych.
• Regulacja wentylatorów w centrale wentylacyjne, klimatyzatory i systemy oddymiania.
• Napędy sprężarek w agregatach chłodniczych i instalacjach sprężonego powietrza.
• Integracja z systemami nadzoru budynkowego (BMS) za pomocą wbudowanych protokołów komunikacyjnych.

Wskazówki Montażowe

Montaż i podłączenie przemiennika może być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami (SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i odczekać wymagany czas na rozładowanie kondensatorów (zgodnie z instrukcją). Urządzenie montować w pozycji pionowej, zapewniając odpowiednią wentylację. Przekroje przewodów oraz zabezpieczenia nadprądowe dobrać zgodnie z danymi katalogowymi i obowiązującymi normami. Wszelkie parametry konfiguracyjne ustawiać według dokumentacji technicznej.

FAQ

• Jaki jest stopień ochrony przemiennika ATV212WU22N4? Urządzenie posiada stopień ochrony IP55, co oznacza odporność na wnikanie pyłu oraz strugi wody – nadaje się do instalacji w trudnych warunkach środowiskowych.
• Czy przemiennik ma wbudowany filtr EMC? Tak, Altivar 212 wyposażony jest fabrycznie w filtr EMC, który redukuje zakłócenia elektromagnetyczne i ułatwia spełnienie wymogów kompatybilności.
• Do jakich aplikacji jest przeznaczony ten model? Jest zoptymalizowany do sterowania pompami, wentylatorami i sprężarkami w systemach HVAC, ale może być stosowany również w innych zastosowaniach wymagających płynnej regulacji prędkości silników asynchronicznych.
