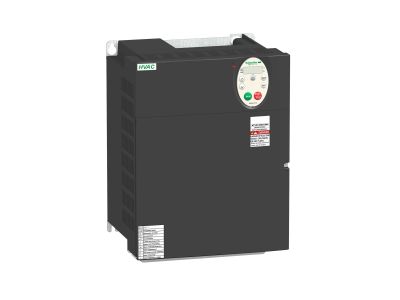

Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 18.5kW 37A IP21 Altivar 212 | ATV212HD18N4 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Schneider Electric Altivar 212 (symbol: ATV212HD18N4) to trójfazowy napęd przeznaczony do sterowania silnikami asynchronicznymi w aplikacjach HVAC. Urządzenie zasilane napięciem 380-480 V AC (50/60 Hz) oferuje prąd znamionowy 37 A i moc wyjściową 18,5 kW / 25 KM, co zapewnia wydajną i niezawodną pracę w systemach wentylacyjnych, pompowych oraz sprężarkowych. Obudowa o stopniu ochrony IP21 umożliwia montaż wewnątrz pomieszczeń technicznych w warunkach normalnej eksploatacji. Wbudowany filtr EMC ułatwia spełnienie wymogów kompatybilności elektromagnetycznej bez stosowania dodatkowych komponentów.

• Prąd znamionowy 37 A / moc 18,5 kW: gwarantuje stabilne zasilanie silników o znacznym obciążeniu typowym dla instalacji HVAC, minimalizując ryzyko przeciążeń.
• Wbudowany filtr EMC: redukuje zakłócenia przewodzone, co ułatwia integrację urządzenia w systemach bez dodatkowych filtrów zewnętrznych.
• Stopień ochrony IP21: chroni przed dostępem do części niebezpiecznych palcami oraz przed pionowo padającymi kroplami wody – odpowiedni do montażu w suchych pomieszczeniach technicznych.
• Wbudowane protokoły komunikacyjne: umożliwiają łatwą integrację z sieciami nadzoru budynkowego (BMS) oraz zdalne monitorowanie i sterowanie.
• Funkcje diagnostyczne i prewencyjne: sygnalizacja awarii (zerwanie pasa, jałowa praca pompy, utrata fazy) oraz rejestracja czasu pracy pozwalają na szybkie wykrywanie usterek i planowanie konserwacji.

Zgodność z Normami

Przemiennik częstotliwości Altivar 212 jest zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Wbudowany filtr EMC wspiera spełnienie wymogów kompatybilności elektromagnetycznej (EMC) w typowych zastosowaniach przemysłowych i komercyjnych. Dokładne dane dotyczące konkretnych norm (np. EN 61800-3) należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Altivar 212 został zaprojektowany z myślą o instalacjach HVAC oraz innych aplikacjach wymagających płynnej regulacji prędkości obrotowej silników asynchronicznych. Sprawdza się szczególnie tam, gdzie priorytetem jest energooszczędność i niezawodność pracy.

• Sterowanie prędkością wentylatorów w systemach wentylacji mechanicznej i klimatyzacji.
• Regulacja wydajności pomp w instalacjach wodociągowych, grzewczych i kanalizacyjnych.
• Napęd sprężarek w systemach chłodniczych i sprężonego powietrza w budynkach komercyjnych.
• Automatyzacja procesów w obiektach użyteczności publicznej – integracja z systemem BMS przez wbudowaną komunikację.

Wskazówki Montażowe

Montaż, podłączenie i uruchomienie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV i powyżej 1 kV). Urządzenie należy instalować na szynie montażowej TH35 (DIN) lub na płycie montażowej w pozycji pionowej, zapewniając swobodny przepływ powietrza dla chłodzenia. Przekrój przewodów zasilających i silnikowych dobrać zgodnie z normami dla prądu 37 A oraz warunkami środowiskowymi. Moment dokręcania zacisków oraz parametry zabezpieczeń wstępnych (bezpieczniki, wyłączniki) stosować według dokumentacji producenta. Przed jakimikolwiek pracami serwisowymi bezwzględnie odłączyć napięcie zasilania i odczekać do rozładowania kondensatorów obwodu pośredniczącego (minimum 5 minut).

FAQ

• Czy przemiennik ma wbudowany wyświetlacz i panel operatorski? Producent nie podaje informacji o wyświetlaczu w zestawie – zaleca się korzystanie z zewnętrznego terminala HMI lub oprogramowania konfiguracyjnego SoMove do programowania i diagnostyki.
• Jaki jest stopień ochrony (IP) tego falownika? Stopień ochrony obudowy wynosi IP21 zgodnie z danymi katalogowymi. Oznacza to ochronę przed dostępem palcami oraz przed kroplami wody padającymi pionowo – urządzenie nadaje się do montażu w suchych pomieszczeniach.
• Czy można stosować ten przemiennik do silników o mocy mniejszej niż 18,5 kW? Tak, urządzenie może zasilać silniki o niższej mocy, pod warunkiem że prąd znamionowy silnika nie przekroczy 37 A. Należy jednak odpowiednio skonfigurować parametry zabezpieczeń w napędzie.
