Przemiennik częstotliwości ATV212 3-fazowy 380/480VAC 50/60Hz 0.75kW 2.2A IP55 | ATV212W075N4C Schneider Electric

Opis i Kluczowe Cechy

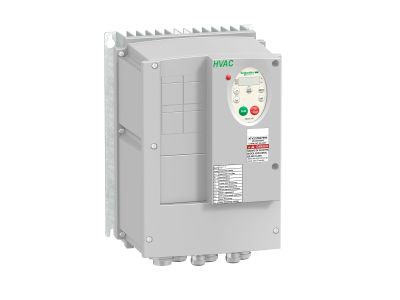

Przemiennik częstotliwości ATV212 (symbol ATV212W075N4C) to trójfazowe urządzenie do płynnej regulacji prędkości obrotowej silników asynchronicznych. Przeznaczony do zasilania napięciem 380–480VAC przy częstotliwości 50/60Hz, zapewnia moc wyjściową 0,75kW przy prądzie 2,2A. Obudowa o stopniu ochrony IP55 umożliwia montaż w środowiskach o podwyższonej wilgotności i zapyleniu, bez konieczności stosowania dodatkowych szaf sterowniczych.

• Moc 0,75kW / prąd 2,2A: optymalne parametry do napędzania małych silników w aplikacjach przemysłowych i wentylacyjnych, zapewniające płynną regulację bez przeciążeń.
• Zasilanie 3-fazowe 380–480VAC 50/60Hz: zgodne z europejskimi sieciami niskiego napięcia, umożliwia bezpośrednie podłączenie do typowych instalacji zakładowych.
• Stopień ochrony IP55: obudowa pyłoszczelna i odporna na strugi wody, co pozwala na pracę w trudnych warunkach – np. w halach produkcyjnych, na zewnątrz pod zadaszeniem.
• Seria ATV212: przemiennik zaprojektowany z myślą o prostocie konfiguracji i niezawodności w codziennej eksploatacji – dedykowany do sterowania silnikami w systemach HVAC i pompach.
• Kompaktowa konstrukcja: niewielkie wymiary ułatwiają montaż w ograniczonych przestrzeniach, bez konieczności stosowania dodatkowych wentylatorów zewnętrznych.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i jest opatrzone znakiem CE. Zaprojektowane zgodnie z ogólnymi normami bezpieczeństwa dla elektronicznych przetwornic częstotliwości, gwarantuje bezpieczną eksploatację w warunkach przemysłowych.

Zastosowanie

Przemiennik ATV212W075N4C znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna i energooszczędna regulacja prędkości obrotowej silników trójfazowych. Dzięki parametrom zasilania i stopniowi ochrony IP55 sprawdza się w różnorodnych środowiskach.

• Sterowanie prędkością pomp wodnych i cyrkulacyjnych w instalacjach HVAC – redukcja zużycia energii i eliminacja udarów hydraulicznych.
• Napęd wentylatorów wywiewnych i nawiewnych w kanałach wentylacyjnych – cicha praca i płynna regulacja wydajności.
• Sterowanie przenośnikami taśmowymi o małej mocy, w transporcie wewnątrzzakładowym – płynny rozruch i zatrzymanie bez szarpnięć.
• Automatyka budynkowa – integracja z systemami BMS poprzez sygnały analogowe i cyfrowe (złącze RS485 opcjonalnie).

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i odczekać co najmniej 5 minut na rozładowanie kondensatorów obwodu pośredniego. Urządzenie montować na pionowej, niepalnej powierzchni, zapewniając swobodny przepływ powietrza wokół radiatora (min. 10 cm odstępu z każdej strony). Przekrój przewodów zasilających i silnikowych dobrać do prądu znamionowego 2,2A zgodnie z normami instalacyjnymi. Zaleca się stosowanie zabezpieczeń nadprądowych i przeciwzwarciowych zgodnie z dokumentacją techniczną.

FAQ

• Jakie napięcie zasilania jest wymagane? Przemiennik ATV212W075N4C wymaga trójfazowego napięcia sieciowego 380–480VAC o częstotliwości 50/60Hz.
• Jaki stopień ochrony posiada obudowa? Stopień ochrony IP55 oznacza, że obudowa jest pyłoszczelna i chroniona przed strugami wody – urządzenie może pracować w środowiskach o dużej wilgotności i zapyleniu.
• Do jakiej mocy silnika jest przeznaczony ten model? Przemiennik przystosowany jest do sterowania silnikami o mocy znamionowej 0,75 kW (prąd 2,2 A).
