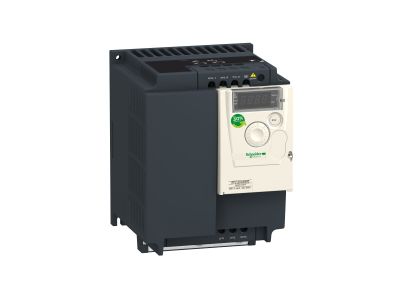

Przemiennik częstotliwości ATV12 3-fazowy 200/240VAC 50/60Hz 4kW 16.7A IP20 Altivar 12 | ATV12HU40M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar 12 (symbol ATV12HU40M3) to trójfazowy napęd dla silników asynchronicznych o mocy do 4 kW. Zaprojektowany do pracy przy napięciu wejściowym 200–240 V AC i prądzie znamionowym 16,7 A, oferuje stopień ochrony IP20, co zapewnia bezpieczną eksploatację w typowych warunkach przemysłowych i komercyjnych. Dzięki zintegrowanym funkcjom optymalizującym zużycie energii pozwala na oszczędności sięgające 30%.

• Prąd znamionowy 16,7 A / moc 4 kW: Umożliwia sterowanie silnikami o znacznym obciążeniu, zapewniając stabilną pracę przenośników, pomp i innych urządzeń przemysłowych.
• Zakres napięcia 200–240 V AC 3-fazowe: Gwarantuje kompatybilność z popularnymi instalacjami niskiego napięcia, co ułatwia wdrożenie w istniejących systemach.
• Stopień ochrony IP20: Chroni wnętrze przed dostępem ciał stałych ≥12,5 mm, umożliwiając montaż w suchych pomieszczeniach szaf sterowniczych.
• Wbudowane złącze komunikacyjne ModBus: Upraszcza integrację z systemami nadzoru, wymagając do konfiguracji tylko jednego śrubokrętu – skraca czas instalacji.
• Oszczędność energii do 30%: Funkcja automatycznej regulacji częstotliwości i napięcia zmniejsza straty w silniku, obniżając koszty eksploatacji.

Zgodność z Normami

Przemiennik Altivar 12 jest zgodny z europejskimi dyrektywami niskonapięciowymi oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z wymaganiami norm bezpieczeństwa i kompatybilności elektromagnetycznej typowymi dla urządzeń napędowych klasy przemysłowej.

Zastosowanie

Altivar 12 przeznaczony jest do prostych maszyn i urządzeń w przemyśle oraz handlu, wymagających regulacji prędkości obrotowej silnika. Sprawdza się zarówno w aplikacjach nowych, jak i modernizowanych.

• Sterowanie przenośnikami taśmowymi i rolkowymi w liniach produkcyjnych.
• Napęd pomp obiegowych, drenażowych i zasilających w instalacjach wodnych.
• Napęd barier dostępu, szlabanów i systemów kontroli ruchu.
• Zastosowanie w bieżniach i innych urządzeniach fitness wymagających płynnej zmiany prędkości.

Wskazówki Montażowe

Instalację przemiennika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i odczekaj co najmniej 5 minut na rozładowanie kondensatorów. Przekrój przewodów zasilających i silnikowych dobierz do prądu 16,7 A zgodnie z obowiązującymi normami. Przemiennik montuj w pozycji pionowej na ścianie szafy lub na płycie montażowej, zapewniając odpowiednią wentylację – postępuj zgodnie z dokumentacją producenta.

FAQ

• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony IP20 oznacza, że urządzenie jest zabezpieczone przed dostępem narzędzi i ciał stałych ≥12,5 mm, ale nie jest odporne na wilgoć – przeznaczone do suchych pomieszczeń.
• Czy przemiennik obsługuje komunikację ModBus? Tak, ATV12HU40M3 posiada wbudowane złącze ModBus RTU, co umożliwia łatwą integrację z PLC, HMI oraz systemami nadzoru.
• Jakie napięcie zasilania jest wymagane? Urządzenie wymaga 3-fazowego napięcia 200–240 V AC o częstotliwości 50/60 Hz. Dla silnika 4 kW przy 230 V prąd znamionowy wynosi 16,7 A.
