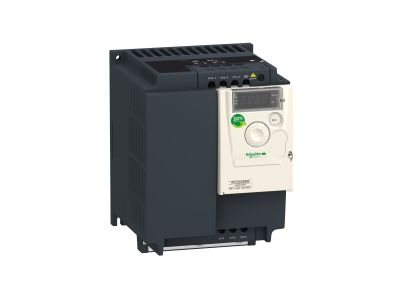

Przemiennik częstotliwości ATV12 3-fazowy 200/240VAC 50/60Hz 3kW 12.2A IP20 Altivar 12 | ATV12HU30M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar 12 z serii Schneider Electric (symbol ATV12HU30M3) przeznaczony jest do sterowania trójfazowymi silnikami asynchronicznymi o mocy do 3,0 kW (4 KM) i prądzie znamionowym 12,2 A. Zasilany napięciem 200–240 V AC, 50/60 Hz, zapewnia płynną regulację prędkości obrotowej przy jednoczesnej optymalizacji zużycia energii – możliwe oszczędności do 30%. Stopień ochrony IP20 umożliwia montaż w suchych pomieszczeniach rozdzielnic i szaf sterowniczych. Kompaktowa konstrukcja ułatwia zabudowę w maszynach i urządzeniach komercyjnych.

• Prąd znamionowy 12,2 A / moc 3,0 kW: Gwarantuje bezpieczną i stabilną pracę silników o średnim obciążeniu bez ryzyka przeciążenia napędu.
• Zasilanie 200–240 V AC 3-fazowe 50/60 Hz: Dedykowane do popularnych sieci niskiego napięcia, pozwala na łatwą integrację z istniejącą instalacją.
• Stopień ochrony IP20: Chroni przed dostępem do części niebezpiecznych oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm – odpowiedni do zabudowy wewnątrz rozdzielnic.
• Wbudowane złącze komunikacyjne ModBus: Umożliwia szybką konfigurację i integrację z systemami nadzoru, a do obsługi wystarczy jeden śrubokręt – oszczędność czasu podczas instalacji.
• Funkcje ochronne (wykrywanie niskiego obciążenia / przeciążenia): Chronią silnik i instalację przed awariami, zwiększając niezawodność całego układu napędowego.
• Kompatybilność z oprogramowaniem SoMove: Pozwala na zapisanie i przenoszenie konfiguracji na napęd zapasowy, skracając przestoje konserwacyjne do minimum.

Zgodność z Normami

Przemiennik częstotliwości Altivar 12 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego parametry elektryczne oraz konstrukcja spełniają wymagania dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC), co gwarantuje bezpieczne użytkowanie w przemysłowych i komercyjnych instalacjach.

Zastosowanie

Altivar 12 ATV12HU30M3 to wszechstronny napęd dedykowany prostym maszynom i urządzeniom, zarówno w przemyśle, jak i w obiektach komercyjnych. Sprawdza się w aplikacjach wymagających płynnej regulacji prędkości i momentu obrotowego oraz wysokiej efektywności energetycznej.

• Sterowanie przenośnikami taśmowymi, rolkowymi i podajnikami w liniach produkcyjnych
• Napędy pomp wirowych, wentylatorów i sprężarek w systemach HVAC oraz instalacjach wodociągowych
• Obsługa barier dostępu, szlabanów i bram automatycznych w obiektach użyteczności publicznej
• Zasilanie silników bieżni i urządzeń fitness w branży sportowo-rekreacyjnej

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilające i odczekaj czas wymagany do rozładowania kondensatorów. Urządzenie mocuj na szynie DIN (TH35) lub płycie montażowej w pozycji pionowej, zapewniając swobodny przepływ powietrza chłodzącego. Przekrój przewodów zasilających i silnikowych dobierz do prądu znamionowego 12,2 A oraz warunków środowiskowych. Momenty dokręcania zacisków stosuj zgodnie z danymi na tabliczce znamionowej i w instrukcji. Nie przekraczaj maksymalnej temperatury otoczenia podanej przez producenta.

FAQ

• Jaki jest stopień ochrony (IP) tego przemiennika? Stopień ochrony wynosi IP20, co oznacza ochronę przed dostępem do części niebezpiecznych oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Urządzenie przeznaczone jest do montażu wewnątrz suchych rozdzielnic lub szaf sterowniczych.
• Czy przemiennik posiada wbudowany port komunikacyjny? Tak – wyposażony jest w zintegrowane złącze ModBus, które umożliwia podłączenie do systemu sterowania (PLC, HMI) i łatwą konfigurację za pomocą jednego śrubokręta.
• Czy mogę programować i kopiować ustawienia na inny napęd? Tak – przemiennik jest kompatybilny z oprogramowaniem SoMove firmy Schneider Electric. Umożliwia ono zapisanie pełnej konfiguracji na komputerze i przesłanie jej na napęd zapasowy, co skraca czas wymiany w przypadku awarii.
