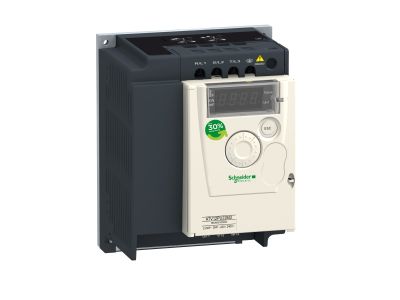

Przemiennik częstotliwości ATV12 3-fazowy 200/240VAC 50/60Hz 2.2kW 10A IP20 Altivar 12 | ATV12PU22M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar 12 (symbol ATV12PU22M3) to kompaktowy napęd 3-fazowy przeznaczony do sterowania silnikami asynchronicznymi o mocy do 2,2 kW / 3 KM. Zasilany napięciem 200–240 V AC 50/60 Hz, zapewnia prąd wyjściowy 10 A, co pozwala bezpiecznie napędzać typowe maszyny i urządzenia w przemyśle i automatyce budynkowej. Stopień ochrony IP20 umożliwia montaż w suchych szafach sterowniczych.

• Moc silnika 2,2 kW / prąd 10 A: wystarczająca do napędu przenośników, pomp, barier dostępu i bieżni – elastyczność zastosowań przy zachowaniu marginesu bezpieczeństwa.
• Oszczędność energii do 30%: zoptymalizowana regulacja częstotliwości zmniejsza zużycie mocy w porównaniu z pracą bezpośrednią z sieci, obniżając koszty eksploatacji.
• Zintegrowane złącze komunikacyjne ModBus: uproszczona integracja z systemami sterowania – wystarczy jeden śrubokręt do podłączenia i konfiguracji.
• Wykrywanie zbyt niskiego obciążenia lub przeciążenia: chroni instalację przed awariami, wydłuża żywotność silnika i napędu.
• Kompatybilność z oprogramowaniem SoMove: szybkie zapisywanie i przenoszenie konfiguracji na napęd zapasowy skraca czas przestojów konserwacyjnych.

Zgodność z Normami

Przemiennik Altivar 12 spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej (EMC) dla urządzeń przemysłowych.

Zastosowanie

Altivar 12 dedykowany jest do prostych maszyn i urządzeń, w których wymagana jest regulacja prędkości obrotowej silnika asynchronicznego. Sprawdza się zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Sterowanie przenośnikami taśmowymi i rolkowymi w liniach pakujących i sortujących.
• Napęd pomp (w tym obiegowych, zasilających) z możliwością płynnej regulacji wydajności.
• Automatyka barier dostępu, szlabanów i bram przesuwnych.
• Bieżnie i inne urządzenia fitness wymagające regulowanej prędkości silnika.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuj w szafie sterowniczej na płycie montażowej – zapewnij odpowiednią wentylację zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 10 A oraz warunków środowiskowych. Moment dokręcania zacisków oraz procedurę pierwszego uruchomienia wykonaj według instrukcji Altivar 12.

FAQ

• Czy falownik Altivar 12 posiada wbudowany wyświetlacz lub podświetlenie? W dostępnych danych nie ma informacji o wyświetlaczu. Konfigurację i monitoring parametrów wykonuje się za pomocą oprogramowania SoMove lub terminala zdalnego (opcjonalnie).
• Jaki jest stopień ochrony tego przemiennika? Stopień ochrony wynosi IP20 – urządzenie jest przeznaczone do montażu w suchych wnętrzach szaf sterowniczych, bez narażenia na wilgoć i pył.
• Czy ALTIVAR 12 może sterować silnikiem jednofazowym? Nie. Przemiennik przeznaczony jest wyłącznie do silników trójfazowych (asynchronicznych). Zasilanie musi być trójfazowe 200–240 V AC.
