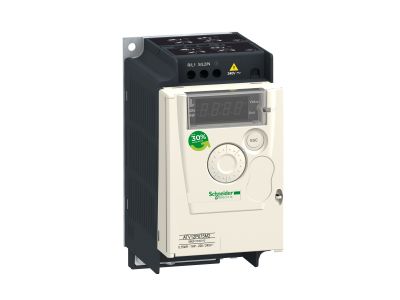

Przemiennik częstotliwości ATV12 3-fazowy 200/240VAC 50/60Hz 0.75kW 4.2A IP20 Altivar 12 | ATV12P075M3 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar 12 firmy Schneider Electric, model ATV12P075M3, to kompaktowy napęd trójfazowy przeznaczony do zasilania silników asynchronicznych o mocy do 0,75 kW (1 KM). Urządzenie pracuje w zakresie napięcia wejściowego 200–240 V AC (50/60 Hz) i oferuje prąd wyjściowy do 4,2 A. Dzięki stopniowi ochrony IP20 nadaje się do montażu w suchych pomieszczeniach wewnątrz szaf sterowniczych. Zaawansowane algorytmy sterowania pozwalają na oszczędność energii sięgającą 30%, a wbudowane funkcje diagnostyczne chronią instalację przed skutkami zbyt niskiego obciążenia lub przeciążenia.

• Prąd wyjściowy do 4,2 A: umożliwia bezpieczne zasilanie silników asynchronicznych o odpowiedniej mocy w prostych aplikacjach przemysłowych i komercyjnych.
• Integracja ModBus: złącze komunikacyjne upraszcza okablowanie i konfigurację; do obsługi wystarczy jeden śrubokręt.
• Kompatybilność z oprogramowaniem SoMove: umożliwia szybkie zapisywanie i przenoszenie konfiguracji na napęd zapasowy, skracając czas przestojów konserwacyjnych.
• Wykrywanie zbyt niskiego obciążenia i przeciążenia: chroni silnik i instalację przed uszkodzeniem, zwiększając niezawodność układu.
• Zoptymalizowane zużycie mocy: oszczędność energii nawet do 30% w porównaniu z tradycyjnymi rozwiązaniami.

Zgodność z Normami

Przemiennik częstotliwości Altivar 12 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Altivar 12 ATV12P075M3 jest przeznaczony do prostych maszyn i urządzeń przemysłowych oraz komercyjnych, gdzie wymagana jest regulacja prędkości obrotowej silnika asynchronicznego. Sprawdza się w aplikacjach o niewielkiej mocy i niezbyt skomplikowanych wymaganiach sterowania.

• Sterowanie prędkością przenośników taśmowych w liniach produkcyjnych.
• Regulacja pracy pomp wodnych (np. w instalacjach nawadniających).
• Napęd barier dostępu, szlabanów i bram automatycznych.
• Zasilanie bieżni oraz innych urządzeń fitness w obiektach komercyjnych.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie należy zamontować w pozycji pionowej, z zachowaniem minimalnych odległości od innych elementów dla zapewnienia właściwej wentylacji (zgodnie z dokumentacją producenta). Przekrój przewodów zasilających i silnikowych dobierz do wartości prądu znamionowego (4,2 A) oraz warunków środowiskowych. Moment dokręcania zacisków stosuj według danych podanych w instrukcji obsługi.

FAQ

• Czy przemiennik może współpracować z silnikami jednofazowymi? Nie – ATV12P075M3 jest przeznaczony wyłącznie do trójfazowych silników asynchronicznych (3 x 200–240 V AC).
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony IP20 – oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, bez ochrony przed wilgocią. Urządzenie należy instalować w suchym pomieszczeniu wewnątrz szafy sterowniczej.
• Czy można konfigurować parametry przez ModBus bez użycia oprogramowania SoMove? Tak – złącze ModBus umożliwia komunikację z nadrzędnym sterownikiem PLC lub panelem operatorskim, ale do pełnej konfiguracji i klonowania ustawień zaleca się korzystanie z dedykowanego oprogramowania SoMove.
