Przemiennik częstotliwości ATV12 3-fazowy 200/240VAC 50/60Hz 0.37kW 2.4A IP20 Altivar 12 | ATV12P037M3 Schneider Electric

Opis i Kluczowe Cechy

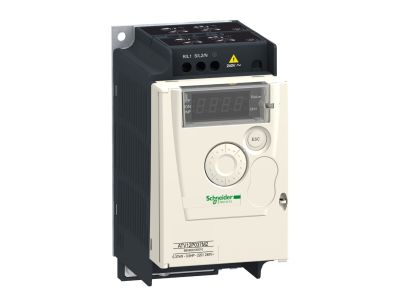

Przemiennik częstotliwości Altivar 12 (symbol ATV12P037M3) firmy Schneider Electric to kompaktowe urządzenie przeznaczone do sterowania prędkością trójfazowych silników asynchronicznych. Zasilany napięciem 200–240 V AC, 3-fazowym, zapewnia prąd wyjściowy 2,4 A oraz moc 0,37 kW (0,55 KM). Stopień ochrony IP20 umożliwia montaż w suchych pomieszczeniach – idealny do prostych maszyn przemysłowych i komercyjnych. Szerokość modułu wynosi 72 mm (standardowa szyna DIN).

• Prąd wyjściowy 2,4 A / moc 0,37 kW: Pozwala na precyzyjne sterowanie silnikami małej mocy bez ryzyka przeciążenia – odpowiedni do przenośników, pomp i barier dostępowych.
• Optymalizacja zużycia energii (oszczędność do 30%): Zaawansowany algorytm sterowania zmniejsza pobór mocy w zależności od obciążenia, co przekłada się na niższe rachunki za energię.
• Wbudowany port komunikacyjny ModBus: Upraszcza podłączenie do systemu sterowania – wystarczy jeden śrubokręt, co skraca czas instalacji i obniża koszty okablowania.
• Funkcja wykrywania niskiego obciążenia / przeciążenia: Chroni silnik i instalację przed uszkodzeniem, zwiększając niezawodność pracy maszyny.
• Kompatybilność z oprogramowaniem SoMove: Umożliwia szybkie zapisywanie i przenoszenie konfiguracji na napęd zapasowy, skracając przestoje konserwacyjne nawet o 50%.

Zgodność z Normami

Przemiennik Altivar 12 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Produkt został zaprojektowany zgodnie z europejskimi normami dla elektrycznych urządzeń sterujących maszynami (standard DIN). Gwarantuje to bezpieczną eksploatację w warunkach przemysłowych i komercyjnych.

Zastosowanie

Altivar 12 ATV12P037M3 to rozwiązanie dla prostych aplikacji wymagających płynnej regulacji prędkości obrotowej silnika asynchronicznego. Sprawdza się w instalacjach, gdzie kluczowa jest prostota konfiguracji i niezawodność.

• Sterowanie prędkością przenośników taśmowych i rolek w liniach pakujących.
• Napędy pomp obiegowych, wentylatorów i mieszadeł w systemach HVAC.
• Automatyka barier dostępowych, bram przesuwnych i szlabanów parkingowych.
• Napędy bieżni treningowych w obiektach rekreacyjnych oraz małych maszyn komercyjnych.

Wskazówki Montażowe

Montaż i podłączenie przemiennika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicach o stopniu ochrony IP20 lub wyższym. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie i odczekaj co najmniej 5 minut na rozładowanie kondensatorów. Przekrój przewodów oraz zabezpieczenia dobierz zgodnie z danymi katalogowymi (2,4 A prąd znamionowy). Moment dokręcania zacisków: 0,8 Nm (zalecany przez producenta).

FAQ

• Czy przemiennik posiada wbudowane podświetlenie wyświetlacza? Tak, model ATV12P037M3 wyposażony jest w wyświetlacz LED umożliwiający odczyt parametrów i ustawień – doskonale widoczny w standardowych warunkach oświetleniowych.
• Jaki jest stopień ochrony i czy mogę montować go na zewnątrz? Stopień ochrony IP20 oznacza, że urządzenie jest zabezpieczone przed dotknięciem części wewnętrznych palcem, ale nie jest odporne na wilgoć ani pył. Montaż dopuszczalny wyłącznie w suchych pomieszczeniach, np. w rozdzielnicy wewnątrz budynku.
• Czy mogę podłączyć silnik jednofazowy do tego przemiennika? Nie – Altivar 12 ATV12P037M3 jest przeznaczony do trójfazowych silników asynchronicznych (3-fazowe wyjście). Silnik jednofazowy nie będzie współpracował z tym napędem.
