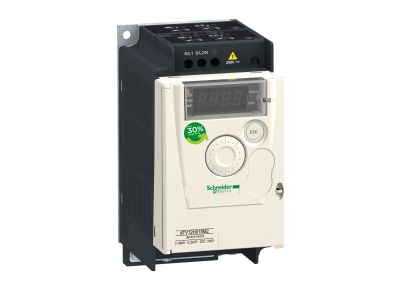

Przemiennik częstotliwości ATV12 1-fazowy 200/240VAC 50/60Hz 0.18kW 1.4A IP20 Altivar 12 | ATV12H018M2 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar ATV12 oznaczony symbolem ATV12H018M2 to jednofazowe urządzenie zasilane napięciem 200–240 V AC (50/60 Hz) przeznaczone do sterowania silnikami asynchronicznymi o mocy do 0,18 kW (0,25 KM) i prądzie znamionowym 1,4 A. Stopień ochrony IP20 oraz zintegrowany filtr EMC gwarantują bezpieczną pracę w typowych warunkach rozdzielnic i szaf sterowniczych, minimalizując zakłócenia elektromagnetyczne. Dzięki złączu ModBus i oprogramowaniu SoMove konfiguracja oraz serwis są szybkie i wygodne.

• Prąd wyjściowy 1,4 A / moc 0,18 kW: Parametry dopasowane do niewielkich silników asynchronicznych, co pozwala precyzyjnie sterować obrotami w lekkich maszynach i urządzeniach bez ryzyka przeciążenia.
• Zintegrowany filtr EMC: Redukuje zakłócenia elektromagnetyczne, ułatwiając spełnienie wymogów kompatybilności bez potrzeby stosowania dodatkowych filtrów zewnętrznych.
• Komunikacja ModBus wbudowana: Umożliwia łatwe podłączenie do sterownika PLC lub systemu nadzoru tylko za pomocą jednego śrubokręta – skraca czas okablowania i upraszcza integrację.
• Wykrywanie zbyt niskiego obciążenia lub przeciążenia: Chroni silnik i napędzane urządzenia przed uszkodzeniem w przypadku awarii mechanicznej lub przeciążenia, zwiększając niezawodność instalacji.
• Kompatybilność z oprogramowaniem SoMove: Zapisywanie, przenoszenie i przywracanie konfiguracji na zapasowym falowniku skraca przestoje konserwacyjne i ułatwia zarządzanie parkiem maszynowym.

Zgodność z Normami

Falownik Altivar ATV12H018M2 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Produkt spełnia standardy dotyczące bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej, co potwierdzają testy producenta. Stopień ochrony IP20 zapewnia odpowiednią ochronę przed dostępem do części niebezpiecznych w suchych pomieszczeniach.

Zastosowanie

Altivar ATV12 jest przeznaczony do prostych maszyn i urządzeń przemysłowych oraz komercyjnych, gdzie wymagana jest regulacja prędkości silników asynchronicznych. Sprawdza się w aplikacjach o zmiennym obciążeniu, szczególnie gdy liczy się oszczędność energii i łatwość integracji.

• Napędy przenośników taśmowych i rolkowych w liniach pakujących lub sortujących.
• Sterowanie pompami odśrodkowymi i obiegowymi w instalacjach HVAC oraz małych przepompowniach.
• Bariery dostępu, szlabany i automatyczne bramy – płynne rozruchy i zatrzymania wydłużają żywotność mechanizmów.
• Bieżnie i lekkie urządzenia fitness – płynna regulacja prędkości w zakresie małych mocy.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy zamontować w pozycji pionowej na szynie DIN TH35 lub na płycie montażowej w rozdzielnicy/szafie sterowniczej. Moment dokręcania zacisków oraz przekrój przewodów muszą być zgodne z dokumentacją techniczną producenta – przewody dobierać do prądu znamionowego 1,4 A. Należy zapewnić odpowiednią wentylację, aby nie przekroczyć dopuszczalnej temperatury otoczenia.

FAQ

• Czy falownik Altivar ATV12 ma wbudowany wyświetlacz lub panel operatorski? W standardowej wersji ATV12H018M2 nie ma wbudowanego wyświetlacza – konfiguracja odbywa się przez złącze ModBus za pomocą oprogramowania SoMove lub opcjonalnego zdalnego panelu operatorskiego.
• Jaki stopień ochrony IP ma ten falownik? Urządzenie posiada stopień ochrony IP20, co oznacza ochronę przed dostępem palcami i ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest przystosowane do pracy w środowisku zawilgoconym – montaż wyłącznie w suchych pomieszczeniach.
• Czy Altivar ATV12 współpracuje z silnikami jednofazowymi? Nie, falownik przeznaczony jest wyłącznie do trójfazowych silników asynchronicznych. Zasilanie 1-fazowe 200–240 V AC jest podawane na wejście, a na wyjściu generowane jest napięcie trójfazowe o regulowanej częstotliwości dla silnika.
