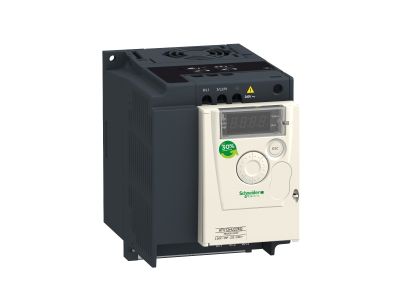

Przemiennik częstotliwości ATV12 1-fazowy 100/120VAC 50/60Hz 0.75kW 4.2A IP20 Altivar 12 | ATV12H075F1 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar 12 ATV12H075F1 marki Schneider Electric to kompaktowy falownik 1-fazowy przeznaczony do sterowania silnikami asynchronicznymi o mocy do 0,75 kW. Zasilany napięciem 100–120 V AC (50/60 Hz) i zdolny do przewodzenia prądu 4,2 A, zapewnia precyzyjną regulację prędkości obrotowej w prostych maszynach i urządzeniach przemysłowych oraz komercyjnych. Stopień ochrony IP20 pozwala na zabudowę w suchych szafach sterowniczych.

• Napięcie zasilania 100–120 V AC 1-fazowe: umożliwia pracę w instalacjach o obniżonym napięciu (np. w Ameryce Północnej) oraz w miejscach dostępnych tylko z sieci 1-fazowej.
• Prąd wyjściowy 4,2 A / moc 0,75 kW: bezpieczne zasilanie silników o typowym zakresie małych mocy, stosowanych w przenośnikach, pompach czy barierach.
• Oszczędność energii do 30%: zoptymalizowany algorytm pracy redukuje straty w silniku i przetwornicy, obniżając koszty eksploatacji.
• Zintegrowane złącze ModBus: upraszcza komunikację z nadrzędnym sterownikiem lub HMI – do konfiguracji wystarczy jeden śrubokręt.
• Kompatybilność z oprogramowaniem SoMove: umożliwia szybkie zapisywanie i przesyłanie konfiguracji na napęd zapasowy, minimalizując czas przestojów konserwacyjnych.

Zgodność z Normami

Falownik Altivar 12 ATV12H075F1 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, potwierdzające zgodność z wymogami dyrektyw Unii Europejskiej. Urządzenie jest przeznaczone do montażu w suchych pomieszczeniach z zachowaniem stopnia ochrony IP20.

Zastosowanie

Altivar 12 sprawdza się w aplikacjach wymagających płynnej regulacji prędkości silników asynchronicznych małej mocy. Dzięki kompaktowej obudowie i prostocie konfiguracji jest idealnym rozwiązaniem do prostych linii produkcyjnych i urządzeń komercyjnych.

• Sterowanie przenośnikami taśmowymi i rolkowymi w lekkim przemyśle.
• Napędy pomp obiegowych, wentylatorów i cyrkulatorów w instalacjach HVAC.
• Obsługa barier dostępu, szlabanów i bram automatycznych.
• Zastosowanie w bieżniach sportowych i innych urządzeniach fitness.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie należy montować na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej w szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające i odczekać co najmniej 5 minut (czas rozładowania kondensatorów). Przekrój przewodów zasilających i silnikowych dobrać zgodnie z prądem znamionowym 4,2 A oraz lokalnymi przepisami. Momenty dokręcania zacisków stosować według dokumentacji producenta.

FAQ

• Jaki jest stopień ochrony falownika ATV12H075F1? Stopień ochrony wynosi IP20 – urządzenie jest chronione przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, nie jest natomiast odporne na wilgoć. Należy montować je w suchym wnętrzu szafy sterowniczej.
• Czy falownik wymaga zasilania 3-fazowego? Nie. ATV12H075F1 jest przystosowany do zasilania jednofazowego 100–120 V AC (50/60 Hz). Można go podłączyć do typowej instalacji 1-fazowej.
• Czy do konfiguracji potrzebny jest dodatkowy sprzęt? Podstawową konfigurację można wykonać za pomocą wbudowanego potencjometru i przełączników DIP. Pełną konfigurację i kopiowanie ustawień umożliwia darmowe oprogramowanie SoMove (komputer PC) oraz złącze ModBus.
