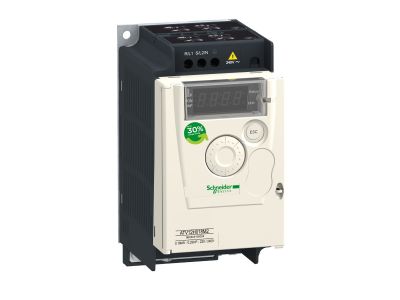

Przemiennik częstotliwości ATV12 1-fazowy 100/120VAC 50/60Hz 0.37kW 2.4A IP20 Altivar 12 | ATV12P037F1 Schneider Electric

Opis i Kluczowe Cechy

Przemiennik częstotliwości Altivar 12 (symbol ATV12P037F1) firmy Schneider Electric to jednofazowe urządzenie przeznaczone do zasilania silników asynchronicznych o mocy do 0,37 kW. Zaprojektowany do pracy przy napięciu wejściowym 100–120 V AC (50/60 Hz) i prądzie znamionowym 2,4 A, oferuje stopień ochrony IP20, co umożliwia bezpieczną instalację w suchych pomieszczeniach rozdzielnic i szaf sterowniczych. Dzięki zintegrowanym funkcjom oszczędzania energii i komunikacji ModBus stanowi ekonomiczne i proste w integracji rozwiązanie dla lekkich maszyn przemysłowych i komercyjnych.

• Napięcie wejściowe 100–120 V AC 1-fazowe: umożliwia pracę w sieciach niskiego napięcia powszechnie stosowanych w Ameryce Północnej i innych regionach, bez konieczności stosowania dodatkowych transformatorów.
• Prąd znamionowy 2,4 A i moc 0,37 kW: optymalne parametry do napędzania małych silników asynchronicznych w lekkich maszynach, zapewniające stabilną pracę bez ryzyka przeciążenia.
• Wbudowane złącze komunikacyjne ModBus: upraszcza podłączenie do systemów sterowania PLC i HMI – do konfiguracji wystarczy jeden śrubokręt, co skraca czas instalacji i uruchomienia.
• Funkcja optymalizacji zużycia mocy (oszczędność energii do 30%): zmniejsza koszty eksploatacji i obciążenie sieci energetycznej, jednocześnie wydłużając żywotność silnika.
• Wykrywanie zbyt niskiego obciążenia i przeciążenia: chroni instalację przed awariami, sygnalizując nieprawidłowe warunki pracy i umożliwiając szybką reakcję serwisową.

Zgodność z Normami

Przemiennik częstotliwości Altivar 12 spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z powszechnie uznanymi standardami branżowymi dla urządzeń elektrycznych stosowanych w przemyśle i automatyce budynkowej. (Brak w danych wejściowych konkretnych numerów norm – podano informację ogólną).

Zastosowanie

Altivar 12 został opracowany z myślą o prostych maszynach i urządzeniach przemysłowych oraz komercyjnych, gdzie wymagana jest płynna regulacja prędkości obrotowej silnika asynchronicznego przy niskim koszcie i łatwej integracji.

• Sterowanie prędkością przenośników taśmowych i rolkowych w liniach montażowych oraz sortowniach.
• Napęd pomp małej mocy w instalacjach wodociągowych, grzewczych i ogrodowych – umożliwia optymalizację przepływu i ciśnienia.
• Regulacja ruchu barier dostępu, szlabanów i bram automatycznych w zastosowaniach komercyjnych.
• Napęd bieżni i lekkich urządzeń fitness – zapewnia płynne przyspieszanie i hamowanie.

Wskazówki Montażowe

Montaż i podłączenie przemiennika częstotliwości może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy instalować w szafie sterowniczej lub rozdzielnicy zapewniającej odpowiednie chłodzenie (IP20 oznacza ochronę przed ciałami stałymi >12,5 mm, ale nie przed wilgocią). Przekrój przewodów zasilających i silnikowych dobrać zgodnie z obciążalnością prądową i wymaganiami dokumentacji producenta. Wszystkie połączenia wykonać z zachowaniem momentów dokręcania śrub określonych w instrukcji – nieprzestrzeganie może prowadzić do przegrzania lub uszkodzenia styków.

FAQ

• Jaki jest stopień ochrony przemiennika Altivar 12 (ATV12P037F1)? Stopień ochrony IP20 – urządzenie jest odporne na dostęp palcem, ale nie jest przystosowane do pracy w warunkach wilgotnych ani zapylonych. Montaż wymaga suchego pomieszczenia.
• Jaką maksymalną moc silnika można podłączyć do tego przemiennika? Moc znamionowa silnika asynchronicznego trójfazowego wynosi do 0,37 kW (0,5 KM). Prąd wyjściowy jest ograniczony do 2,4 A – silnik musi być dobrany w tych granicach, aby uniknąć przeciążenia.
• Czy istnieje możliwość programowania i konfiguracji przez komputer? Tak, za pomocą bezpłatnego oprogramowania SoMove producenta można konfigurować parametry, zapisywać ustawienia i przenosić je na inne napędy Altivar 12, co skraca czas przestojów podczas wymiany lub konserwacji.
