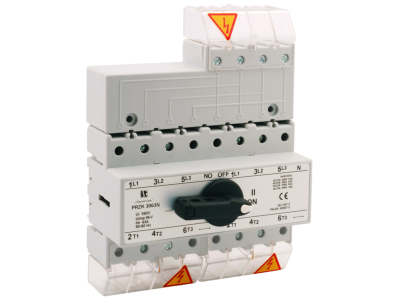

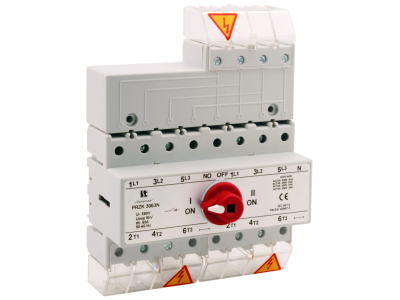

Przełącznik źródła zasilania, 3-biegunowy, z pokrętłem na rozłączniku | PRZK-3063N\W02 Spamel

Opis i Kluczowe Cechy

Przełącznik źródła zasilania PRZK-3063N\W02 to 3-biegunowe urządzenie z pokrętłem, zbudowane na bazie rozłączników RSI. Połączenie dwóch rozłączników pod wspólną pokrywą gwarantuje doskonałą sztywność mechaniczną, co przekłada się na pewność działania i bezpieczeństwo użytkowania. Przeznaczony do przełączania między dwoma źródłami zasilania w rozdzielnicach.

• Konstrukcja na bazie rozłączników RSI: zapewnia sprawdzoną niezawodność i trwałość mechaniczną, minimalizując ryzyko awarii podczas przełączania.
• 3-biegunowy: umożliwia jednoczesne przełączanie trzech faz, co jest niezbędne w układach trójfazowych bez przerywania ciągłości zasilania.
• Pokrętło sterujące: ergonomiczny uchwyt ułatwia obsługę nawet w trudnych warunkach, jednoznacznie wskazując pozycję pracy.
• Wspólna pokrywa dla dwóch rozłączników: integruje mechanizmy w jedną sztywną konstrukcję, co eliminuje luz i zwiększa bezpieczeństwo użytkowania.
• Bezpieczna separacja obwodów: przełącznik gwarantuje fizyczne odcięcie jednego źródła przed podłączeniem drugiego, zgodnie z wymogami dla przełączników źródła zasilania.

Zgodność z Normami

Przełącznik PRZK-3063N\W02 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, co potwierdza zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. (Szczegółowe numery norm podane są w karcie katalogowej producenta.)

Zastosowanie

Przełączniki źródła zasilania PRZK znajdują zastosowanie w instalacjach wymagających ręcznego przełączania między dwoma źródłami, np. sieć główna i agregat prądotwórczy. Stosowane są w rozdzielnicach głównych, szafach sterowniczych oraz obiektach komercyjnych i przemysłowych.

• Przełączanie między zasilaniem z sieci energetycznej a awaryjnym źródłem (np. agregat, UPS).
• Ręczna zmiana źródła zasilania w instalacjach trójfazowych w budynkach użyteczności publicznej.
• W systemach automatyki budynkowej jako element centralnego punktu zasilania z możliwością wyboru źródła.
• W obiektach przemysłowych do selektywnego podłączania różnych linii zasilających.

Wskazówki Montażowe

Montaż i podłączenie przełącznika PRZK-3063N\W02 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Momenty dokręcania śrub zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przed pierwszym użyciem sprawdzić poprawność połączeń oraz działanie mechanizmu przełączania.

FAQ

• Jaka jest różnica między tym przełącznikiem a zwykłym rozłącznikiem? Przełącznik PRZK łączy dwa rozłączniki w jednej obudowie z mechanicznym blokowaniem, co umożliwia bezpieczne przełączanie między źródłami bez ryzyka jednoczesnego załączenia obu obwodów.
• Czy przełącznik jest podświetlany? W standardowej wersji PRZK-3063N\W02 podświetlenie nie jest przewidziane. Pokrętło służy wyłącznie do ręcznego sterowania, a status źródła można określić na podstawie położenia pokrętła.
• Jaki jest stopień ochrony IP tego urządzenia? Producent nie podał stopnia ochrony IP w dostarczonych danych. Typowo dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się IP20, jednak w celu uzyskania dokładnych informacji zalecamy sprawdzenie karty katalogowej.
