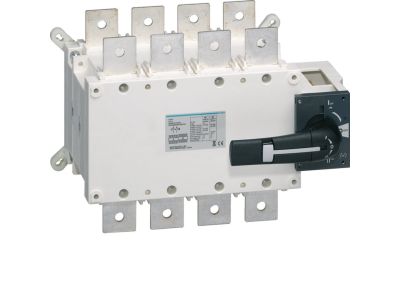

Przełącznik zasilania I-0-II 4P 630A | HI458 Hager

Opis i Kluczowe Cechy

Przełącznik zasilania I-0-II 4P 630A (symbol HI458) to czterobiegunowy przełącznik przeznaczony do ręcznego wyboru jednego z dwóch źródeł zasilania lub całkowitego odcięcia obwodu. Dzięki prądowi znamionowemu 630 A umożliwia bezpieczne przełączanie obwodów o bardzo dużym obciążeniu w rozdzielnicach głównych i przemysłowych instalacjach energetycznych.

• 4 bieguny: umożliwiają jednoczesne przełączanie trzech faz oraz przewodu neutralnego, co zapewnia kompletną separację obwodów przy zmianie źródła.
• Pozycje I-0-II: wyraźnie oznaczone położenia pozwalają na wybór źródła pierwszego (I), wyłączenie (0) lub wybór źródła drugiego (II) – minimalizuje ryzyko pomyłki podczas eksploatacji.
• Prąd znamionowy 630 A: konstrukcja przystosowana do pracy ciągłej z wysokim obciążeniem, odpowiednia dla linii zasilających rozdzielnice główne, agregaty prądotwórcze czy transformatory.
• Solidna obudowa i zaciski: zapewniają trwałość mechaniczną i pewne połączenia elektryczne nawet przy dużych przekrojach przewodów przyłączeniowych.
• Uniwersalny montaż: przeznaczony do zabudowy w rozdzielnicach stacjonarnych oraz szafach przemysłowych.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Montaż i eksploatacja powinny odbywać się zgodnie z zaleceniami producenta oraz przepisami krajowymi.

Zastosowanie

Przełącznik I-0-II 4P 630A dedykowany jest do instalacji wymagających ręcznego przełączania między niezależnymi źródłami zasilania lub bezpiecznego odcięcia obwodu. Sprawdzi się w obiektach komercyjnych, przemysłowych oraz infrastrukturalnych.

• Przełączanie między siecią energetyczną a agregatem prądotwórczym w układach zasilania rezerwowego.
• Odcięcie zasilania w rozdzielnicy głównej na czas prac serwisowych lub remontowych.
• Sterowanie dystrybucją energii w halach produkcyjnych, magazynach i centrach danych.
• Zastosowanie w instalacjach fotowoltaicznych jako ręczny przełącznik źródła.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach i zabezpiecz je przed przypadkowym załączeniem. Przełącznik montuj na stabilnej płycie montażowej lub w rozdzielnicy stacjonarnej zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 630 A oraz warunków zwarciowych instalacji. Momenty dokręcania zacisków stosuj według zaleceń producenta – zbyt słabe lub zbyt mocne dokręcenie może prowadzić do przegrzewania połączeń. Po zmontowaniu wykonaj próbę przełączania bez obciążenia w celu sprawdzenia poprawności działania.

FAQ

• Jakie są pozycje przełącznika HI458? Przełącznik posiada trzy stabilne położenia: I (źródło 1), 0 (odcięcie obwodu), II (źródło 2). Dźwignia pozwala na wybór jednego z dwóch źródeł lub całkowite odłączenie zasilania.
• Czy przełącznik może być używany do przełączania pod obciążeniem? Przełącznik jest przystosowany do przełączania obwodów pod obciążeniem prądem znamionowym, jednak zawsze należy przestrzegać maksymalnych parametrów łączeniowych podanych w dokumentacji technicznej producenta. Dla bezpieczeństwa zaleca się przełączanie przy możliwie najmniejszym obciążeniu.
• Jaki stopień ochrony posiada przełącznik? Producent nie podał konkretnego stopnia ochrony w dostarczonych danych. Dla aparatury montowanej wewnątrz rozdzielnic typowym stopniem ochrony jest IP20. W przypadku montażu w warunkach podwyższonej wilgotności lub zapylenia należy zastosować dodatkową obudowę ochronną.
