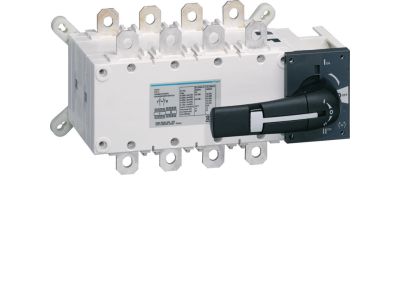

Przełącznik zasilania I-0-II 4P 250A | HI454 Hager

Opis i Kluczowe Cechy

Przełącznik zasilania HI454 o symbolu I-0-II to czterobiegunowe rozwiązanie (4P) przystosowane do prądu znamionowego 250 A. Dzięki trzem położeniom – I (włączenie), 0 (wyłączenie) oraz II (alternatywne zasilanie) – umożliwia bezpieczną zmianę źródła zasilania bez konieczności stosowania dodatkowych blokad. Konstrukcja przeznaczona do montażu w rozdzielnicach przemysłowych i energetycznych.

• 4 bieguny (4P): jednoczesne przełączanie trzech faz oraz przewodu neutralnego – pełne odcięcie obwodu i jednoznaczna separacja galwaniczna.
• Prąd znamionowy 250 A: obsługa obwodów o dużym obciążeniu, np. silników, transformatorów lub całych rozdzielnic głównych, bez ryzyka przeciążenia styków.
• Pozycja 0 (wyłączenie): gwarantuje jawną przerwę w obwodzie, co spełnia wymogi bezpieczeństwa przy pracach serwisowych.
• Mechaniczna wytrzymałość: solidna obudowa i styki zaprojektowane do częstych łączeń w warunkach przemysłowych.

Zgodność z Normami

Przełącznik HI454 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla aparatury łączeniowej niskiego napięcia. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Czterobiegunowy przełącznik zasilania I-0-II znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne przełączanie między dwoma źródłami energii – podstawowym i rezerwowym. Sprawdza się w instalacjach przemysłowych, komercyjnych oraz energetyce zawodowej.

• Przełączanie między zasilaniem sieciowym a agregatem prądotwórczym w rozdzielnicach głównych.
• Sterowanie obwodami silników, pieców, urządzeń produkcyjnych o dużym poborze prądu – funkcja załącz/wyłącz oraz przełączanie na źródło zapasowe.
• By-pass w instalacjach UPS – umożliwia odłączenie falownika i bezpośrednie zasilanie odbiorów z sieci.
• Zabezpieczenie serwisowe: odcięcie dopływu energii przed pracami konserwacyjnymi w szafach rozdzielczych.

Wskazówki Montażowe

Montaż przełącznika powierzać wyłącznie wykwalifikowanemu personelowi z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie i sprawdzić brak napięcia na wszystkich biegunach. Przekroje przewodów dobrać zgodnie z obowiązującymi normami (PN-IEC), uwzględniając prąd 250 A. Momenty dokręcania śrub zacisków stosować według dokumentacji producenta – zbyt mała siła może spowodować nagrzewanie, zbyt duża uszkodzenie zacisków.

FAQ

• Czy przełącznik ma podświetlenie LED? W dostarczonych danych technicznych nie ma informacji o podświetleniu. Przełącznik HI454 nie jest wyposażony w wbudowany wskaźnik LED – stan pozycji odczytuje się wizualnie po położeniu dźwigni.
• Jaki stopień ochrony ma przełącznik? Producent nie podał konkretnej wartości IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic posiada stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wilgocią). Dokładne dane znajdują się w karcie katalogowej.
• Czy przełącznik nadaje się do rozłączania obciążeń silnikowych? Tak, prąd 250 A i konstrukcja 4P pozwalają na bezpieczne łączenie i odłączanie obwodów silnikowych, transformatorów oraz innych odbiorników przemysłowych przy zachowaniu odpowiednich prądów załączania/wyłączania określonych w dokumentacji.
