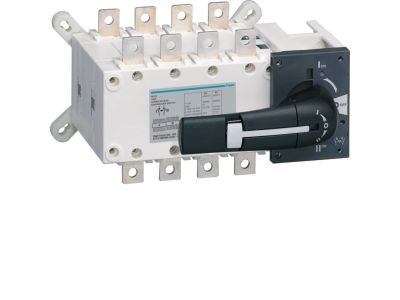

Przełącznik zasilania I-0-II 4P 160A | HI452 Hager

Opis i Kluczowe Cechy

Przełącznik zasilania I-0-II 4P 160A (symbol HI452) to czterobiegunowe urządzenie przeznaczone do rozdzielania i przełączania obwodów elektrycznych. Dzięki prądowi znamionowemu 160A umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Konstrukcja z trzema pozycjami (I – załączone, 0 – wyłączone, II – załączone drugie źródło) zapewnia elastyczność w sterowaniu dwoma torami zasilania.

• Prąd znamionowy 160 A: Gwarantuje bezawaryjne przełączanie obwodów o dużym poborze mocy, minimalizując straty i ryzyko przeciążeń.
• 4 bieguny (4P): Umożliwia jednoczesne przełączanie wszystkich trzech faz oraz przewodu neutralnego, co jest niezbędne w sieciach 3-fazowych z N.
• Pozycje I-0-II: Pozwala na szybkie przełączanie między dwoma źródłami (np. sieć i agregat) oraz całkowite odłączenie obwodu, zapewniając bezpieczeństwo podczas prac serwisowych.
• Solidna konstrukcja: Przystosowana do montażu w rozdzielnicach przemysłowych, zapewnia długą żywotność nawet przy częstym przełączaniu.

Zgodność z Normami

Przełącznik został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach profesjonalnych. Konkretne numery norm należy zweryfikować w dokumentacji technicznej producenta.

Zastosowanie

Przełącznik zasilania I-0-II 4P 160A znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne rozdzielanie lub przełączanie źródeł zasilania w obwodach o dużym obciążeniu. Sprawdza się szczególnie w instalacjach przemysłowych oraz systemach zasilania awaryjnego.

• Przełączanie między podstawowym a rezerwowym źródłem zasilania (sieć energetyczna / agregat prądotwórczy).
• Odłączanie całego obwodu w celu przeprowadzenia konserwacji lub modernizacji instalacji.
• Rozdział obciążeń między dwa niezależne tory zasilające w rozdzielnicach głównych.
• Sterowanie pracą odbiorników w układach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony potencjału. Przekrój podłączanych przewodów dobierz do prądu znamionowego 160 A (zgodnie z normami instalacyjnymi). Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przełącznik posiada podświetlenie lub wskaźnik LED? Nie, w dostarczonych danych nie przewidziano podświetlenia. Przełącznik nie jest wyposażony we wskaźnik LED – pozycja mechaniczna jest widoczna po ustawieniu dźwigni.
• Jaki jest stopień ochrony (IP) tego przełącznika? Producent nie podał stopnia ochrony w danych technicznych. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20, jednak dokładne informacje należy sprawdzić w oryginalnej dokumentacji.
• Jak działa tryb pracy styku I-0-II? Przełącznik pracuje w trzech położeniach: I – załączony pierwszy obwód, 0 – wszystkie obwody wyłączone, II – załączony drugi obwód. Przełączanie odbywa się mechanicznie, bez możliwości pośredniego zatrzymania. Styki są przeznaczone do przełączania prądów znamionowych podanych w karcie katalogowej.
