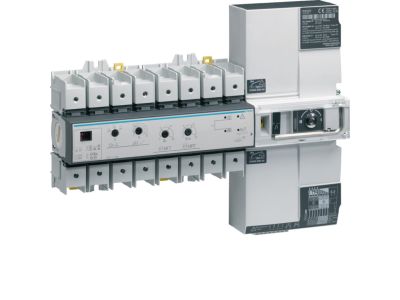

Przełącznik zasilania 4P 100A, autoatyczny | HIC410A Hager

Opis i Kluczowe Cechy

Automatyczny przełącznik zasilania HIC410A (4-biegunowy, 100 A) zapewnia nieprzerwane dostawy energii poprzez samoczynne przełączanie między dwoma źródłami zasilania. Prąd znamionowy 100 A umożliwia obsługę obwodów o dużym obciążeniu w instalacjach przemysłowych i budynkowych, bez ryzyka przeciążenia aparatu. Konstrukcja 4P (3 fazy + N) pozwala na kompleksowe sterowanie zasilaniem w układach trójfazowych z przewodem neutralnym.

• Prąd znamionowy 100 A: bezpieczna praca w obwodach o znacznym obciążeniu, np. w rozdzielnicach głównych budynków lub w układach zasilania rezerwowego.
• Automatyczne przełączanie źródeł: w przypadku zaniku napięcia na jednym z wejść aparat samoczynnie przełącza odbiory na drugie źródło, minimalizując przerwy w zasilaniu.
• 4 bieguny (3F + N): pełne sterowanie zasilaniem w układach trójfazowych z przewodem neutralnym, konieczne w sieciach TN-S, TN-C-S i TT.
• Zdolność załączania i wyłączania prądów roboczych: aparat może być używany do łączenia i rozłączania obwodów pod obciążeniem w normalnych warunkach pracy.
• Kompaktowa budowa modułowa: ułatwia montaż w standardowych rozdzielnicach na szynie TH35 (zgodność z DIN), oszczędzając miejsce w szafie.

Zgodność z Normami

Producent deklaruje zgodność z odpowiednimi normami europejskimi oraz posiada oznaczenie CE. Urządzenie przeznaczone jest do instalacji stałych w budownictwie i przemyśle, zgodnie z wymaganiami dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej.

Zastosowanie

Automatyczny przełącznik zasilania HIC410A znajduje zastosowanie wszędzie tam, gdzie konieczne jest zapewnienie ciągłości zasilania odbiorników wrażliwych na przerwy w dostawie energii.

• Zasilanie rezerwowe w budynkach mieszkalnych i usługowych – automatyczne przełączanie z sieci na agregat prądotwórczy (lub drugą linię zasilającą).
• Automatyka budynkowa – sterowanie przełączaniem źródeł w instalacjach oświetlenia awaryjnego, klimatyzacji czy pomp.
• Instalacje przemysłowe – ciągłość pracy maszyn i urządzeń wymagających zasilania bezprzerwowego (UPS jako jedno ze źródeł).
• Rozdzielnice główne i podrozdzielnice – jako element systemu SZR (samoczynnego załączenia rezerwy).

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od wszystkich obwodów i upewnij się, że nie może zostać przypadkowo załączone. Aparat montuje się na szynie DIN TH35 (zgodnej z EN 60715) w rozdzielnicy o odpowiednim stopniu ochrony. Przekrój przewodów dobierz do prądu znamionowego 100 A oraz warunków zwarciowych w instalacji. Momenty dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta (jeśli brak danych, zalecany moment 2–3 Nm dla zacisków przewodów). Po montażu wykonaj pomiary ciągłości ochrony i izolacji.

FAQ

• Czy przełącznik działa całkowicie automatycznie, bez ingerencji użytkownika? Tak – po zaniku napięcia na aktywnym źródle aparat samoczynnie przełącza odbiory na źródło rezerwowe. Po powrocie napięcia na podstawowe źródło może (zależnie od ustawień) powrócić do trybu pierwotnego lub pozostać na rezerwowym – należy sprawdzić indywidualną konfigurację urządzenia.
• Czy przełącznik posiada podświetlenie lub wskaźnik stanu? W dostarczonych danych nie podano informacji o wbudowanym podświetleniu. Zaleca się stosowanie zewnętrznej sygnalizacji stanu przełącznika w rozdzielnicy.
• Jaki stopień ochrony (IP) ma ten przełącznik? W dokumentacji nie podano konkretnego stopnia IP. Aparatura modułowa montowana w rozdzielnicach ma zazwyczaj stopień ochrony IP20 dla części przedniej. Dokładną wartość należy sprawdzić w oryginalnej karcie katalogowej producenta.
