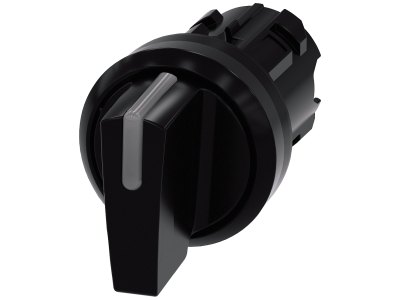

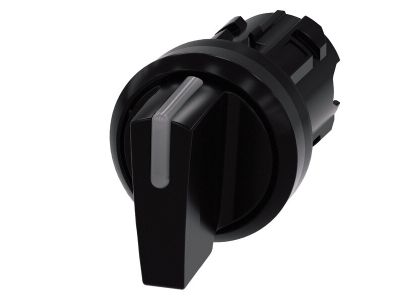

Przełącznik z możliwością podśw. 22mm okrągły, plastik, czarny 3-poz I O II Bez samopow, SIRIUS ACT | 3SU1002-2BL10-0AA0 Siemens

Alternatywny kod produktu: 3SU10022BL100AA0

Opis i Kluczowe Cechy

Przełącznik z możliwością podświetlenia SIRIUS ACT 3SU1002-2BL10-0AA0 to okrągły, plastikowy element sterowniczy o średnicy 22 mm, w kolorze czarnym, przeznaczony do montażu w panelach sterowniczych i rozdzielnicach. Urządzenie posiada trzy pozycje przełączania I-O-II, z mechanizmem zatrzaskowym (brak samopowrotu). Dzięki wbudowanej opcji podświetlenia (LED – wymagany osobny moduł) umożliwia szybką identyfikację stanu pracy w warunkach ograniczonej widoczności.

• Trzy pozycje I-O-II: Umożliwiają wybór trzech stanów pracy odbiornika (włączony – wyłączony – włączony w drugim kierunku lub trybie), co daje elastyczność w sterowaniu maszynami i procesami.
• Mechanizm zatrzaskowy (latching): Przełącznik utrzymuje wybraną pozycję bez konieczności ciągłego przytrzymywania – zwiększa komfort obsługi i stabilność sygnału sterującego.
• Możliwość podświetlenia: Przystosowany do montażu modułu LED (np. 3SU1900-0AB10-0AA0) – sygnalizacja wizualna stanu pracy ułatwia obsługę w słabo oświetlonych pomieszczeniach.
• Kąt działania 2x45°: Precyzyjnie określone położenie dźwigni (10:30h/12h/13:30h) zapewnia czytelne pozycjonowanie i intuicyjną obsługę.
• Konstrukcja 22 mm, plastik, czarny: Kompaktowy, wytrzymały korpus odporny na uszkodzenia mechaniczne – idealny do paneli operatorskich w przemyśle i automatyce budynkowej.

Zgodność z Normami

Produkt zgodny z wymogami dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany i wykonany zgodnie z przyjętymi standardami jakości Siemens. Montaż i użytkowanie zgodnie z dokumentacją techniczną producenta gwarantują bezpieczną pracę w obwodach sterowniczych.

Zastosowanie

Przełącznik SIRIUS ACT 3SU1002-2BL10-0AA0 sprawdza się w aplikacjach wymagających wyboru trybu pracy z możliwością wizualnej sygnalizacji. Stosowany w szafach sterowniczych, na pulpitach operatorskich oraz w rozdzielnicach automatyki.

• Sterowanie trybami pracy maszyn (ręczny/automatyczny/wyłączony) w przemyśle produkcyjnym.
• Wybór kierunku obrotów silników elektrycznych (np. lewo/stop/prawo) przy współpracy ze stycznikami.
• Impulsowe przełączanie obwodów sygnalizacyjnych i sterujących w instalacjach HVAC oraz systemach oświetleniowych.
• Zmiana nastaw w urządzeniach technologicznych, testowych i laboratoryjnych.

Wskazówki Montażowe

Montaż wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przełącznik montuje się w otworze o średnicy 22 mm w panelu lub płycie czołowej. Mocowanie za pomocą nakrętki zintegrowanej z obudową, z momentem dokręcania zgodnym z instrukcją producenta. Przekrój przewodów przyłączeniowych dobrać do obciążalności styków (zgodnie z dokumentacją modułu stykowego). W przypadku stosowania podświetlenia LED należy zastosować dedykowany moduł świetlny (np. 3SU1900-0AB10-0AA0). Nie przekraczać wartości znamionowych elementów współpracujących.

FAQ

• Czy przełącznik ma wbudowane podświetlenie? Nie. Model 3SU1002-2BL10-0AA0 jest przystosowany do montażu podświetlenia – posiada gniazdo na moduł LED (sprzedawany osobno). Dzięki temu możesz dostosować kolor i napięcie podświetlenia do potrzeb instalacji.
• Jaki stopień ochrony ma ten przełącznik? Producent nie podaje konkretnej wartości IP. W standardowych warunkach wewnątrz szaf sterowniczych (IP20) przełącznik pracuje bez dodatkowego uszczelnienia. Do zastosowań w trudniejszych warunkach zalecamy stosowanie osłon lub obudów.
• Jaki tryb pracy ma przełącznik – samopowrotny czy zatrzaskowy? Przełącznik ma mechanizm zatrzaskowy (latching) – po ustawieniu dźwigni w pozycji I, O lub II pozostaje w niej bez powrotu. Nie jest to przełącznik chwilowy (momentalny).
