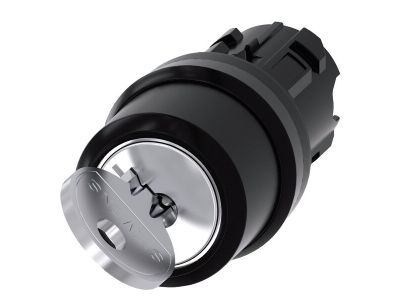

Przełącznik z kluczem 3SU1, 22mm, 0-I, okrągły, plastik, SIRIUS ACT | 3SU1000-4BC01-0AA0 Siemens

Alternatywny kod produktu: 3SU10004BC010AA0

Opis i Kluczowe Cechy

Przełącznik z kluczem Siemens SIRIUS ACT 3SU1000-4BC01-0AA0 to element wykonawczy przeznaczony do montażu w płycie czołowej. Urządzenie o średnicy otworu 22 mm wykonane jest z wytrzymałego tworzywa sztucznego, a dwupozycyjna funkcja 0-I (wyłączone/włączone) umożliwia prostą, nieprzypadkową zmianę stanu pracy. Jako część modułowego systemu SIRIUS ACT przełącznik współpracuje z elektrycznymi blokami funkcyjnymi montowanymi od tyłu, co ułatwia rozbudowę i modernizację stanowisk sterowniczych.

• Średnica otworu 22 mm: uniwersalny standard montażowy, zgodny z większością paneli sterowniczych i puszek instalacyjnych – łatwa integracja w istniejących rozdzielnicach.
• Materiał – tworzywo sztuczne: odporność na korozję i działanie czynników chemicznych, niska masa ułatwiająca transport i montaż.
• Pozycje 0-I: wyraźny podział stanów wyłączenia i załączenia; zastosowanie klucza uniemożliwia nieautoryzowaną lub przypadkową zmianę położenia, zwiększając bezpieczeństwo obsługi.
• System SIRIUS ACT: modułowa konstrukcja umożliwia wymianę elementu wykonawczego bez demontażu okablowania – skraca czas konserwacji i modernizacji.
• Kompatybilność z blokami styków i LED: przełącznik współpracuje z szeroką gamą bloków funkcyjnych SIRIUS ACT (np. styki zwierne/rozłączne, moduły LED), co pozwala dostosować funkcjonalność do konkretnego zastosowania.

Zgodność z Normami

Przełącznik jest elementem systemu SIRIUS ACT firmy Siemens, który został zaprojektowany zgodnie z międzynarodowymi normami bezpieczeństwa i jakości. Urządzenie posiada oznaczenie CE, potwierdzające spełnienie wymogów obowiązujących dyrektyw europejskich.

Zastosowanie

Przełącznik z kluczem 3SU1000-4BC01-0AA0 znajduje zastosowanie w aplikacjach przemysłowych i budynkowych, gdzie wymagana jest nieprzypadkowa, zabezpieczona przed nieuprawnioną obsługą zmiana stanu urządzeń. Stosowany jest zarówno do bezpośredniego sterowania odbiornikami, jak i do przekazywania sygnałów sterujących.

• Sterowanie obwodami oświetleniowymi i wentylacyjnymi w obiektach użyteczności publicznej – możliwość blokady w położeniu 0 zapewnia bezpieczeństwo podczas konserwacji.
• Przekazywanie impulsów sterujących do styczników, przekaźników lub PLC w maszynach i liniach produkcyjnych – kompatybilność z modułami stykowymi SIRIUS ACT.
• Realizacja blokad bezpieczeństwa – klucz wyjmowany zazwyczaj w pozycji 0 uniemożliwia przypadkowe załączenie urządzenia.
• Aplikacje w automatyce budynkowej (BMS) – przełącznik może służyć jako element nadrzędny do przełączania trybów pracy, np. dzień/noc, lato/zima.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa pracy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montowane jest w otworze o średnicy 22 mm w płycie czołowej i mocowane za pomocą standardowego uchwytu systemu SIRIUS ACT. Okablowanie bloków funkcyjnych (nie wchodzących w skład zestawu) należy wykonać przewodami o przekroju dobranym do prądu obciążenia, zgodnie z dokumentacją producenta. Moment dokręcania zacisków śrubowych podano w karcie katalogowej.

FAQ

• Czy przełącznik zawiera bloki styków? Nie, jest to wyłącznie element wykonawczy (przełącznik z kluczem). Do realizacji funkcji łączeniowych lub sygnalizacyjnych wymagane jest osobne zamówienie bloków funkcyjnych SIRIUS ACT (np. styków zwiernych/rozłącznych, modułów LED).
• Jaki jest stopień ochrony (IP) tego przełącznika? Producent nie podaje konkretnej wartości IP dla samego elementu wykonawczego. Ostateczny stopień ochrony zależy od konfiguracji panelu, uszczelnień oraz zastosowanych bloków funkcyjnych. W typowych warunkach montażu w szczelnej płycie czołowej uzyskuje się ochronę IP20 od strony frontu.
• W którym położeniu można wyjąć klucz? Zgodnie z ogólną zasadą stosowaną w przełącznikach z kluczem, zazwyczaj wyjęcie klucza możliwe jest w pozycji 0 (wyłączone). Umożliwia to fizyczną blokadę urządzenia w stanie bezpiecznym. Szczegółowe informacje zawiera dokumentacja techniczna produktu.
