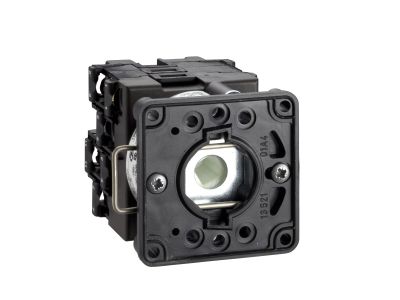

Przełącznik wielopoło.2P 4POŁO.KĄT Przełącznik 45° | K1H014N Schneider Electric

Opis i Kluczowe Cechy

Przełącznik wielopołożeniowy oznaczony symbolem K1H014N to dwubiegunowy (2P) przełącznik obrotowy z czterema pozycjami roboczymi. Dzięki konstrukcji o kącie 45° między kolejnymi położeniami zapewnia wyraźną, skokową zmianę stanu, co zwiększa precyzję sterowania. Urządzenie przeznaczone jest do montażu w rozdzielnicach na szynie DIN 35 mm. Sprawdza się w aplikacjach wymagających wyboru trybu pracy lub przełączania źródeł w obwodach dwubiegunowych.

• 2 bieguny (2P): Umożliwia jednoczesne przełączanie dwóch przewodów fazowych, co pozwala na pełne odcięcie zasilania odbiornika i zwiększa bezpieczeństwo.
• 4 pozycje przełączania: Oferuje cztery stany pracy, idealne do wyboru zakresów, trybów lub źródeł sterowania bez konieczności stosowania dodatkowych przekaźników.
• Kąt 45° między położeniami: Zapewnia łatwe i pewne przestawianie pokrętła, a każda pozycja jest jednoznacznie wyczuwalna, co redukuje ryzyko przypadkowej zmiany stanu.
• Montaż na szynie DIN 35 mm: Szybki i standardowy sposób instalacji w rozdzielnicach modułowych, zgodny z typową aparaturą w budownictwie i przemyśle.
• Uniwersalna konstrukcja obrotowa: Przeznaczona do pracy ciągłej w suchych pomieszczeniach, w obwodach sterowniczych niskiego napięcia (szczegóły techniczne dostępne w dokumentacji producenta).

Zgodność z Normami

Przełącznik został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardami DIN dla aparatury modułowej. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej w Unii Europejskiej.

Zastosowanie

Dzięki czteropozycyjnemu przełączaniu oraz dwubiegunowej konstrukcji przełącznik K1H014N znajduje zastosowanie w wielu układach sterowania i automatyki.

• Przełączanie trybów pracy (np. automatyczny/ręczny/konserwacja) w szafach sterowniczych.
• Wybór źródła zasilania lub zakresu napięcia w rozdzielnicach budynkowych i przemysłowych.
• Sterowanie stycznikami, przekaźnikami lub wejściami PLC poprzez sygnały dwubiegunowe.
• Zastosowanie w małych układach automatyki domowej, np. przełączanie oświetlenia awaryjnego lub trybów wentylacji.

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie mocuje się na szynie DIN 35 mm (TH35) w standardowy sposób. Podczas podłączania przewodów należy stosować się do zaleceń producenta dotyczących momentu dokręcania zacisków oraz dobrać przekrój przewodów odpowiednio do spodziewanego obciążenia prądowego. Po zakończeniu montażu sprawdzić poprawność działania wszystkich pozycji przełącznika.

FAQ

• Jaki stopień ochrony (IP) posiada przełącznik? Przełącznik przystosowany jest do pracy w rozdzielnicy w suchych pomieszczeniach – standardowo oferuje stopień ochrony IP20 (ochrona przed dotknięciem, brak ochrony przed wilgocią).
• Czy przełącznik jest wyposażony w podświetlenie LED? Model K1H014N jest wersją bez podświetlenia. Do sygnalizacji stanu zaleca się zastosowanie oddzielnych lampek kontrolnych.
• Do jakiego napięcia maksymalnego przeznaczony jest ten przełącznik? Producent nie określił w nazwie maksymalnych parametrów napięciowych – przed instalacją należy zapoznać się z pełną dokumentacją techniczną (kartą katalogową) dostępną u sprzedawcy. W typowych aplikacjach aparatura modułowa stosowana jest w obwodach 230/400 V AC.
