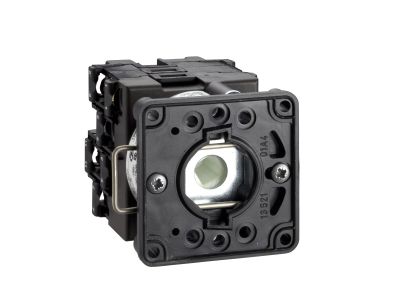

Przełącznik wielopoło.1P.4POŁO.+"0" MONT.FRONT | K1D004Q Schneider Electric

Opis i Kluczowe Cechy

Przełącznik wielopołożeniowy oznaczony symbolem K1D004Q to 1-biegunowy (1P) aparat z czterema pozycjami roboczymi oraz dodatkową pozycją zerową (0), przeznaczony do montażu frontowego. Dzięki wielopołożeniowej konstrukcji umożliwia wybór różnych stanów pracy w obwodzie, a pozycja „0” zapewnia pewne odcięcie zasilania (przy prawidłowym okablowaniu). Kompaktowa obudowa (szerokość modułu nie podana w danych producenta) ułatwia instalację w panelach sterowniczych.

• 1-biegunowy (1P): Przełączanie jednego obwodu – prosta i niezawodna konstrukcja dla podstawowych aplikacji sterowniczych.
• 4 położenia + pozycja „0”: Pięć stabilnych stanów pracy pozwala na precyzyjny wybór funkcji, np. wybór trybu, prędkości, kierunku lub źródła sygnału.
• Montaż frontowy: Instalacja na płycie czołowej panelu lub obudowy – wygodne wyprowadzenie elementu sterującego do operatora.
• Solidna mechanika: Przełącznik zaprojektowany do pracy w warunkach przemysłowych, odporny na wielokrotne przełączenia (dane producenta nie podają żywotności mechanicznej).
• Uniwersalność zastosowań: Może współpracować z obwodami niskiego napięcia (brak konkretnych parametrów prądowo-napięciowych w dostarczonych danych – należy dobrać do wymagań aplikacji).

Zgodność z Normami

Producent nie podał konkretnych norm dla modelu K1D004Q. Przełącznik spełnia ogólne wymagania europejskie dla aparatury elektroinstalacyjnej i posiada oznaczenie CE. Przed montażem należy upewnić się, że urządzenie jest zgodne z lokalnymi przepisami i normami obowiązującymi w danym kraju.

Zastosowanie

Przełącznik wielopołożeniowy K1D004Q znajduje zastosowanie wszędzie tam, gdzie wymagane jest ręczne wybieranie jednego z kilku stanów pracy w obwodzie sterowniczym. Szczególnie polecany do:

• Wyboru funkcji w maszynach i urządzeniach – np. zmiana trybu pracy (automatyczny/ręczny, przepustnica, wentylator).
• Sterowania kilkoma obwodami pomocniczymi (sygnalizacja, przekazywanie impulsów do styczników lub przekaźników).
• Panelach operatorskich w automatyce budynkowej – przełączanie oświetlenia, żaluzji, ogrzewania.
• Jako element interfejsu w szafach sterowniczych – umożliwia operatorowi szybką zmianę konfiguracji bez użycia narzędzi.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Urządzenie przeznaczone jest do montażu frontowego – należy je osadzić w odpowiednim wycięciu panelu i zabezpieczyć elementami mocującymi (nie dołączonymi). Przekrój przewodów oraz moment dokręcania zacisków (jeśli występują) należy dobrać zgodnie z dokumentacją techniczną producenta. W przypadku braku danych – stosować standardy dla przewodów miedzianych o przekroju 1,0–2,5 mm² i moment 0,8 Nm (wartości typowe, nie pochodzą z karty katalogowej).

FAQ

• Ile pozycji ma przełącznik K1D004Q? Przełącznik jest wyposażony w cztery położenia robocze (1,2,3,4) oraz dodatkowe położenie zerowe (0). Łącznie daje to pięć stabilnych stanów.
• Czy przełącznik jest przystosowany do montażu na szynie DIN? Nie – oznaczenie „MONT.FRONT” wskazuje na montaż frontowy (w panelu), a nie na szynie TH35. Do montażu na szynie DIN należy stosować inne modele.
• Jakie jest maksymalne obciążenie styków? Producent nie podał wartości prądu i napięcia znamionowego dla tego modelu. Przed zastosowaniem należy sprawdzić parametry w karcie katalogowej lub skontaktować się z producentem.
