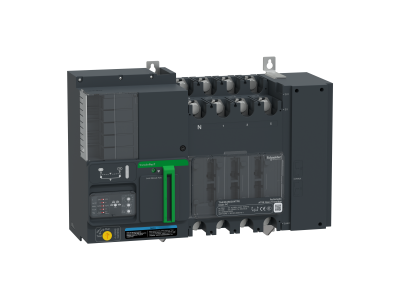

Przełącznik TA63,500A 4P Rotary 400V | TA63D4S5004TPE Schneider Electric

Opis i Kluczowe Cechy

Przełącznik zasilania TA63, 500A, czterobiegunowy (4P) w wersji Rotary to niezawodne rozwiązanie do sterowania i przełączania obwodów zasilania w instalacjach przemysłowych, budynkach handlowych, centrach danych oraz placówkach medycznych. Zaprojektowany do pracy z napięciem znamionowym 400V AC (50/60 Hz), spełnia wymagania kategorii użytkowania AC-33B. Możliwość montażu na szynie DIN lub płycie montażowej wewnątrz rozdzielnicy zapewnia elastyczność instalacji.

• Prąd znamionowy 500A: Przeznaczony do obsługi dużych obciążeń – idealny dla głównych obwodów zasilania w rozdzielnicach przemysłowych.
• Czterobiegunowa budowa (4P): Umożliwia sterowanie wszystkimi czterema fazami obwodu, co zapewnia pełną kontrolę nad zasilaniem.
• 3 pozycje robocze: Mechaniczny i elektryczny wskaźnik sygnalizuje aktualne położenie przełącznika, ułatwiając obsługę.
• Sterowanie pokrętłem: Precyzyjne nastawianie parametrów pracy oraz szybkie przełączanie między pozycjami – funkcjonalność kluczowa w awaryjnych sytuacjach.
• Montaż na szynie DIN lub płycie montażowej: Uniwersalna konstrukcja dostosowująca się do różnych układów rozdzielczych.

Zgodność z Normami

Przełącznik TA63 spełnia wymagania normy IEC 60947-6-1 oraz posiada certyfikaty CE, CB i CCC. Zapewnia zgodność z europejskimi dyrektywami dotyczącymi bezpieczeństwa elektrycznego i jakości urządzeń niskonapięciowych.

Zastosowanie

Przełącznik zasilania TA63, 500A 4P Rotary znajduje zastosowanie wszędzie tam, gdzie niezawodne sterowanie obwodami zasilania ma kluczowe znaczenie dla bezpieczeństwa i ciągłości pracy.

• Główne rozdzielnice przemysłowe i budynków handlowych – do przełączania między źródłami zasilania (np. sieć/awaryjne zasilanie gwarantowane).
• Centra danych i serwerownie – zapewnienie selektywnego odłączania obwodów w przypadku awarii lub prac konserwacyjnych.
• Placówki opieki zdrowotnej (szpitale, kliniki) – niezawodne zasilanie krytycznych obwodów medycznych.
• Instalacje transportowe (dworce, lotniska) – sterowanie zasilaniem dla systemów monitoringu, oświetlenia awaryjnego i innych kluczowych urządzeń.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Przełącznik montować na szynie DIN lub płycie montażowej, zachowując odpowiednie odstępy izolacyjne. Po montażu przeprowadzić testy funkcjonalne, weryfikując poprawność działania wskaźników i mechanizmu przełączania. Regularne przeglądy techniczne zalecane są co 12 miesięcy lub zgodnie z wymaganiami dokumentacji technicznej.

FAQ

• Do jakiego napięcia znamionowego jest przeznaczony przełącznik TA63? Przełącznik jest zaprojektowany do pracy z napięciem znamionowym 400V AC przy częstotliwości 50/60 Hz.
• Jakie jest maksymalne obciążenie prądowe przełącznika? Przełącznik obsługuje prąd znamionowy 500A w kategorii użytkowania AC-33B.
• Czy przełącznik można stosować w instalacjach zasilania awaryjnego? Tak, dzięki trzem pozycjom roboczym i możliwości precyzyjnego sterowania, jest on idealnym rozwiązaniem do systemów zasilania gwarantowanego.
