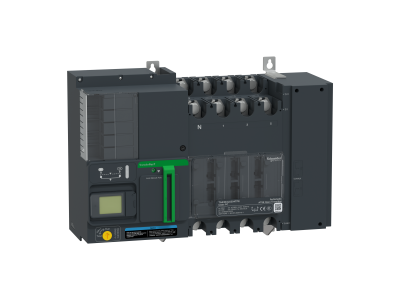

Przełącznik TA63,500A 4P LCD 400V | TA63D4L5004TPE Schneider Electric

Opis i Kluczowe Cechy

Przełącznik zasilania TA63 o prądzie znamionowym 500A w wersji czterobiegunowej z wbudowanym wyświetlaczem LCD to zaawansowane urządzenie do sterowania i monitorowania zasilania w instalacjach przemysłowych. Zaprojektowany do pracy z napięciem 400V AC (50/60Hz), spełnia kategorię użytkowania AC-33B. Możliwość montażu na szynie DIN lub płycie montażowej oraz dostępność układów styków sygnalizacyjnych zapewniają elastyczność instalacji. Wysoka niezawodność i czytelne wskazania stanu pracy czynią go idealnym rozwiązaniem dla krytycznych aplikacji.

• Prąd znamionowy 500A: Przeznaczony do obsługi dużych obciążeń w instalacjach przemysłowych, centrów danych czy systemów transportowych, gdzie wymagana jest ciągłość zasilania.
• 4-biegunowa konstrukcja: Zapewnia równomierne rozłożenie obciążenia i ułatwia zarządzanie fazami w instalacjach trójfazowych.
• Wyświetlacz LCD z przyciskami sterującymi: Umożliwia intuicyjne monitorowanie stanu pracy, ustawianie parametrów oraz odczyt alarmów bez konieczności stosowania dodatkowych układów.
• Kategoria użytkowania AC-33B: Przeznaczony do pracy z silnikami indukcyjnymi i innymi odbiornikami o charakterze indukcyjnym, zapewniając długotrwałą niezawodność.
• Montaż na szynie DIN lub płycie: Uniwersalna konstrukcja ułatwia integrację z różnymi typami rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Przełącznik TA63 spełnia wymagania normy IEC 60947-6-1 dotyczącej rozłączników i przełączników zasilania. Posiada certyfikaty CE, CB oraz CCC, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i jakości. Produkt przeznaczony do instalacji zgodnych z normami europejskimi i międzynarodowymi.

Zastosowanie

Przełącznik TA63 500A 4P LCD 400V przeznaczony jest do krytycznych aplikacji wymagających niezawodnego zarządzania zasilaniem i ciągłości pracy.

• Instalacje przemysłowe – sterowanie i monitorowanie zasilania maszyn i urządzeń o dużym poborze mocy.
• Centra danych i serwerownie – zapewnienie nieprzerwanej pracy systemów IT w przypadku awarii lub planowanych prac serwisowych.
• Budynki handlowe i biurowe – elastyczne zarządzanie obwodami zasilania w systemach rozdziału energii.
• Przemysł transportowy – zasilanie systemów sygnalizacji, oświetlenia i sterowania w transporcie kolejowym, lotniczym lub drogowym.
• Placówki opieki zdrowotnej – niezawodne zasilanie krytycznych urządzeń medycznych i systemów podtrzymywania życia.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie można montować na szynie DIN (zgodnie z normami DIN EN 60715) lub bezpośrednio na płycie montażowej w rozdzielnicy. Przed montażem należy upewnić się, że rozdzielnica posiada odpowiednią przestrzeń montażową i wentylację. Połączenia elektryczne należy wykonywać zgodnie z dokumentacją techniczną, zwracając szczególną uwagę na dobór odpowiednich przekrojów przewodów i momentów dokręcania zacisków. Po montażu przeprowadzić testy funkcjonalne, w tym sprawdzenie stanu styków i poprawności działania wyświetlacza LCD.

FAQ

• Czy przełącznik TA63 wymaga dodatkowego zasilania sterującego? Nie – wyświetlacz LCD i układ sterowania są zasilane bezpośrednio z głównego obwodu, co eliminuje konieczność stosowania dodatkowych źródeł napięcia.
• Jakie dodatkowe akcesoria można zastosować z przełącznikiem TA63? Możliwe jest wyposażenie urządzenia w dodatkowe styki sygnalizacyjne, blokady mechaniczne oraz moduły komunikacyjne (w zależności od dostępności w ofercie producenta).
• Jaki jest maksymalny prąd zwarciowy, jaki może wytrzymać przełącznik? Dane dotyczące maksymalnego prądu zwarciowego nie zostały podane w dostępnych informacjach. Zaleca się zapoznanie z dokumentacją techniczną produktu lub konsultację z producentem w celu określenia parametrów zwarciowych.
