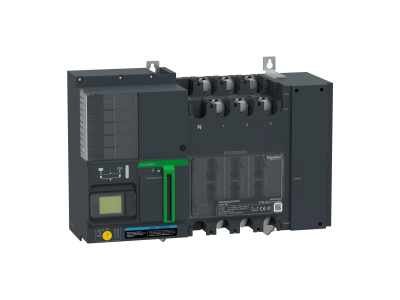

Przełącznik TA63,500A 3P LCD 400V | TA63D3L5004TPE Schneider Electric

Opis i Kluczowe Cechy

Przełącznik zasilania TA63 w wersji 500A 3-biegunowej z wbudowanym wyświetlaczem LCD to zaawansowane urządzenie do sterowania i monitorowania obwodów elektrycznych. Zaprojektowany z myślą o instalacjach o napięciu roboczym 400V AC (50/60Hz), charakteryzuje się kategorią użytkowania AC-33B, co gwarantuje niezawodną pracę nawet w trudnych warunkach przemysłowych. Możliwość montażu na szynie DIN lub płycie montażowej wewnątrz rozdzielnicy zapewnia elastyczność instalacji.

• Znamionowe napięcie robocze 400V AC: Idealne rozwiązanie do zastosowań w sieciach trójfazowych, gdzie wymagana jest wysoka niezawodność zasilania.
• Kategoria użytkowania AC-33B: Zapewnia bezproblemowe sterowanie obwodami o umiarkowanym i silnym obciążeniu, w tym silnikami i grzałkami.
• Wyświetlacz LCD na panelu przednim: Umożliwia intuicyjne sterowanie przyciskami oraz bieżące monitorowanie stanu pracy, parametrów i alarmów – eliminuje konieczność stosowania dodatkowych urządzeń pomiarowych.
• Trzy styki sygnalizacyjne: Ułatwiają integrację z systemami automatyki i zdalnego monitoringu, zapewniając wgląd w status obwodu bez konieczności otwierania rozdzielnicy.
• Elastyczny montaż na szynie DIN lub płycie montażowej: Dopasowanie do różnych konfiguracji rozdzielnic, ułatwiające instalację i konserwację.

Zgodność z Normami

Przełącznik spełnia wymagania normy IEC 60947-6-1, która precyzuje wymagania dla urządzeń do przełączania i sterowania w instalacjach niskiego napięcia. Posiada certyfikaty CE, CB i CCC, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Przełącznik TA63 500A 3P z wyświetlaczem LCD znajduje zastosowanie w instalacjach, gdzie kluczowe znaczenie ma ciągłość zasilania i możliwość szybkiej identyfikacji awarii.

• Centra danych i serwerownie – monitorowanie i sterowanie zasilaniem krytycznych obwodów.
• Przemysł transportowy – zarządzanie zasilaniem w systemach kolejowych, lotniskowych i logistycznych.
• Budynki handlowe i biurowe – zasilanie układów HVAC, oświetlenia awaryjnego i systemów bezpieczeństwa.
• Ochrona zdrowia – niezawodne zasilanie dla aparatury medycznej i systemów podtrzymywania życia.
• Przemysł ciężki – sterowanie obwodami silników, grzałek i innych odbiorników o dużym poborze mocy.

Wskazówki Montażowe

Montaż przełącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całej instalacji. Urządzenie należy zamontować na szynie DIN lub płycie montażowej, zgodnie z wymiarami 467 mm (szer.) × 341 mm (wys.) × 185,8 mm (gł.). Połączenia elektryczne wykonać zgodnie z zaleceniami producenta, dbając o odpowiednie dobranie przekrojów przewodów i momentów dokręcania. Po montażu zaleca się przeprowadzenie testu funkcjonalnego w celu weryfikacji poprawności działania wyświetlacza, styków sygnalizacyjnych i mechanizmu przełączającego. Użytkowanie powinno odbywać się zgodnie z dokumentacją techniczną.

FAQ

• Czy przełącznik TA63 można stosować do sterowania silnikami? Tak, dzięki kategorii użytkowania AC-33B urządzenie nadaje się do sterowania obwodami silnikowymi i innymi odbiornikami o umiarkowanym i silnym obciążeniu.
• Jakie są wymiary przełącznika? Przełącznik posiada wymiary: 467 mm (szerokość) × 341 mm (wysokość) × 185,8 mm (głębokość). Dokładne wymiary należy zweryfikować w dokumentacji technicznej przed montażem.
• Czy wyświetlacz LCD jest standardowym wyposażeniem? Tak, wyświetlacz LCD znajdujący się na panelu przednim jest integralną częścią urządzenia i umożliwia sterowanie oraz monitorowanie stanu pracy.
