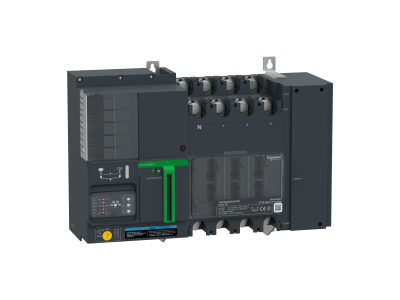

Przełącznik TA63,320A 4P Rotary 400V | TA63D4S3204TPE Schneider Electric

Opis i Kluczowe Cechy

Przełącznik zasilania TA63 o prądzie znamionowym 320A w wersji czterobiegunowej to wysokowydajne urządzenie do sterowania i rozdziału zasilania w instalacjach przemysłowych, handlowych oraz krytycznych systemach zasilania. Zaprojektowany do pracy z napięciem 400V AC przy częstotliwości 50/60Hz, spełnia wymagania kategorii użytkowania AC-33B. Solidna konstrukcja z wbudowanym regulatorem pokrętnym umożliwia precyzyjne nastawianie parametrów pracy oraz zapewnia 3 pozycje sterowania z sygnalizacją mechaniczną i elektryczną. Możliwość montażu na szynie DIN lub płycie montażowej czyni go wszechstronnym rozwiązaniem do rozdzielnic.

• Prąd znamionowy 320A: Zapewnia niezawodne sterowanie dużymi obciążeniami w instalacjach przemysłowych i krytycznych systemach zasilania.
• Kategoria użytkowania AC-33B: Przeznaczony do częstego przełączania obciążeń indukcyjnych i rezystancyjnych, w tym silników i grzejników.
• 4 bieguny: Umożliwia pełne odłączenie wszystkich faz w układzie trójfazowym, zapewniając bezpieczeństwo podczas prac konserwacyjnych.
• 3 pozycje sterowania z sygnalizacją: Jasna identyfikacja stanu pracy (załączony/odłączony/przełączony) dzięki mechanicznym i elektrycznym wskaźnikom.
• Montaż na szynie DIN lub płycie: Elastyczność instalacji w różnorodnych konfiguracjach rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Przełącznik TA63 spełnia wymagania normy IEC 60947-6-1 oraz posiada certyfikaty bezpieczeństwa CE, CB i CCC. Został zaprojektowany zgodnie z międzynarodowymi standardami dla urządzeń elektrycznych niskiego napięcia, gwarantując wysoki poziom ochrony i niezawodności.

Zastosowanie

Przełącznik zasilania TA63 320A 4P znajduje zastosowanie w instalacjach, gdzie ciągłość pracy i bezpieczeństwo mają krytyczne znaczenie dla funkcjonowania systemów i ochrony osób.

• Rozdzielnice przemysłowe i centrach danych – do bezpiecznego przełączania zasilania między źródłami.
• Instalacje handlowe i biurowe – zarządzanie obwodami o dużym poborze mocy.
• Placówki opieki zdrowotnej – niezawodne zasilanie awaryjne i rozdział obwodów.
• Przemysł transportowy – sterowanie obwodami trakcyjnymi i zasilaniem krytycznych urządzeń.
• Systemy UPS i agregaty prądotwórcze – przełączanie między źródłami zasilania.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować w suchym i dobrze wentylowanym miejscu, z dala od źródeł ciepła. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Przełącznik należy zamocować na szynie DIN lub płycie montażowej, dbając o odpowiednie napięcie zacisków i moment dokręcania przewodów. Po montażu konieczne jest sprawdzenie poprawności działania układu sygnalizacji i przełączania. Regularna konserwacja i przeglądy techniczne zgodnie z zaleceniami producenta wydłużają żywotność urządzenia.

FAQ

• Do jakiego napięcia znamionowego jest przeznaczony przełącznik TA63? Urządzenie przeznaczone jest do pracy z napięciem 400V AC przy częstotliwości 50/60Hz, co czyni je odpowiednim do instalacji trójfazowych.
• Jakie są wymiary urządzenia? Wymiary przełącznika to 467 mm (szerokość) x 341 mm (wysokość) x 185,8 mm (głębokość).
• Czy przełącznik można wyposażyć w dodatkowe akcesoria? Tak, urządzenie umożliwia montaż dodatkowych modułów i akcesoriów zgodnie z dokumentacją techniczną.
