Przełącznik TA25,200A 4P Rotary 400V | TA25D4S2004TPE Schneider Electric

Opis i Kluczowe Cechy

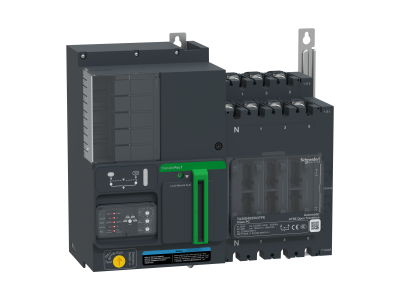

Przełącznik zasilania TA25 w wersji 4-biegunowej o prądzie znamionowym 200A i napięciu roboczym 400V AC to kluczowy element w instalacjach wymagających pewnego zarządzania zasilaniem. Urządzenie wyposażone w regulator obrotowy (Rotary) z mechanicznym i elektrycznym wskaźnikiem pozycji pozwala na precyzyjne sterowanie obwodami oraz natychmiastową identyfikację aktualnego stanu pracy. Przeznaczony do montażu na szynie DIN lub płycie montażowej wewnątrz rozdzielnicy.

• Prąd znamionowy 200A (4-bieguny): Zapewnia bezpieczne i niezawodne przełączanie obwodów o wysokim obciążeniu w instalacjach 400V AC.
• Napięcie robocze 400V AC: Przeznaczony do pracy w sieciach trójfazowych, standardowych w przemyśle i budynkach użyteczności publicznej.
• Mechaniczny i elektryczny wskaźnik pozycji: Trzy wyraźnie oznaczone pozycje (I-O-II) pozwalają na szybkie określenie stanu pracy – idealne dla instalacji krytycznych dla bezpieczeństwa.
• Regulator obrotowy (Rotary): Umożliwia płynne i precyzyjne przełączanie między obwodami, eliminuje konieczność stosowania dodatkowych łączników pomocniczych.
• Montaż na szynie DIN lub płycie montażowej: Uniwersalna konstrukcja ułatwiająca integrację z różnymi typami rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Przełącznik spełnia wymagania normy IEC 60947-6-1 dotyczącej rozłączników i przełączników zasilania. Posiada certyfikaty CE, CB i CCC, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Przełącznik TA25, 200A 4P Rotary 400V znajduje zastosowanie w instalacjach wymagających pewnego i widocznego zarządzania zasilaniem, gdzie ciągłość pracy ma krytyczne znaczenie.

• Centra danych i serwerownie – do ręcznego przełączania między źródłami zasilania (np. sieć a generator).
• Budynki przemysłowe i hale produkcyjne – do sterowania obwodami maszyn i urządzeń o wysokim poborze mocy.
• Placówki służby zdrowia – w systemach zasilania awaryjnego (np. szpitale, kliniki).
• Przemysł transportowy – do zarządzania zasilaniem w systemach trakcyjnych i stacjach ładowania.
• Instalacje krytyczne dla bezpieczeństwa – gdzie wymagana jest szybka identyfikacja stanu pracy.

Wskazówki Montażowe

Montaż i podłączanie przełącznika powinno być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie montować na szynie DIN (35 mm) lub płycie montażowej – upewnić się, że wymiary montażowe (370 x 341 x 185,8 mm) są odpowiednie dla danej rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Przewody podłączać zgodnie z oznaczeniami na urządzeniu, zwracając uwagę na prawidłowe dokręcenie połączeń (zalecany moment dokręcania zgodny z dokumentacją). Po montażu przeprowadzić testy funkcjonalne, weryfikując poprawność działania wskaźników i mechanizmu przełączania.

FAQ

• Jakie jest napięcie znamionowe przełącznika TA25? Przełącznik przeznaczony jest do pracy przy napięciu roboczym 400V AC (50/60 Hz), standardowym dla sieci trójfazowych w przemyśle.
• Czy przełącznik posiada zabezpieczenie zwarciowe? Urządzenie jest rozłącznikiem zasilania (kategoria użytkowania AC-33B), zaprojektowanym do pracy w obwodach o określonych parametrach zwarciowych. Zabezpieczenia zwarciowe powinny być dobrane odpowiednio do instalacji – patrz dokumentacja techniczna.
• Jakie są wymiary montażowe? Przełącznik ma wymiary 370 mm (szerokość) x 341 mm (wysokość) x 185,8 mm (głębokość). Upewnij się, że dostępna przestrzeń w rozdzielnicy jest odpowiednia przed montażem.
