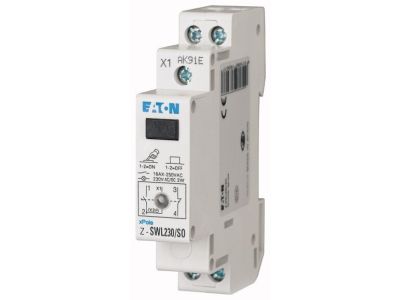

Przełącznik sterujący z diodą, 230AC/DC, 1Z1R, 16A, Z-SWL230/SO, pomarańczowy | 276307 Eaton

Opis i Kluczowe Cechy

Przełącznik sterujący EATON Z-SWL230/SO o numerze katalogowym 276307 to zaawansowany komponent modułowy zaprojektowany z myślą o precyzyjnym sterowaniu obwodami w rozdzielnicach niskiego napięcia. Urządzenie łączy w sobie funkcję łącznika oraz sygnalizatora optycznego, co znacząco podnosi ergonomię obsługi systemów automatyki budynkowej i przemysłowej. Wyposażony w styki w konfiguracji 1Z (zwierny) oraz 1R (rozwierny), pozwala na jednoczesne załączanie i odłączanie niezależnych torów prądowych przy prądzie znamionowym wynoszącym 16A.

• Zintegrowana sygnalizacja LED: Wbudowana dioda w kolorze pomarańczowym pracuje przy napięciu znamionowym 230V AC/DC, zapewniając jasną i czytelną informację o stanie pracy urządzenia nawet w trudnych warunkach oświetleniowych.
• Kompaktowa konstrukcja: Szerokość montażowa wynosi zaledwie 1 jednostkę modułową (17,5 mm), co pozwala na optymalne wykorzystanie miejsca na szynie DIN TS35.
• Solidne zaciski: Przekrój zacisków przyłączeniowych w zakresie od 1 mm² do 10 mm² umożliwia pewne mocowanie przewodów o różnych średnicach, gwarantując niską rezystancję styku i minimalizację strat cieplnych.
• Estetyka i funkcjonalność: Czarny kolor przycisku kontrastuje z pomarańczową diodą, co ułatwia szybką identyfikację funkcji sterowniczej przez operatora.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania oraz niezawodność w długofalowej eksploatacji. Przełącznik spełnia wymagania normy IEC/EN 60669, która określa parametry dla łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Dodatkowo, zgodność z certyfikacją VDE 0632 potwierdza najwyższą jakość wykonania oraz odporność na przebicia elektryczne i trwałość mechaniczną styków.

Zastosowanie

Przełącznik EATON Z-SWL230/SO znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem do ręcznego sterowania oświetleniem, wentylacją, układami klimatyzacji oraz innymi odbiornikami o charakterze rezystancyjnym i indukcyjnym. Dzięki konfiguracji styków 1Z1R, może być wykorzystywany w układach logicznych do przełączania sygnałów sterujących w szafach automatyki. Pomarańczowa dioda LED doskonale sprawdza się jako wskaźnik obecności napięcia lub potwierdzenie aktywacji konkretnego procesu technologicznego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej DIN (TH35). Wymiar czołowy zatyczki wynoszący 45 mm zapewnia pełną kompatybilność z maskownicami większości rozdzielnic modułowych dostępnych na rynku. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec poluzowaniu się przewodów pod wpływem drgań. Zaleca się stosowanie tulejek zaciskowych w przypadku przewodów typu linka. Przed podłączeniem należy upewnić się, że napięcie zasilania diody LED (230V AC/DC) jest zgodne z parametrami sieci zasilającej.

FAQ

• Czy dioda LED wymaga osobnego zasilania? Dioda jest zintegrowana z mechanizmem przełącznika i pracuje przy napięciu znamionowym 230V AC/DC, co ułatwia jej podłączenie bezpośrednio do obwodu sterowania.
• Jaki jest maksymalny prąd obciążenia dla styków? Styki urządzenia są przystosowane do przewodzenia prądu znamionowego o natężeniu 16A.
• Czy przełącznik można montować w dowolnej pozycji? Tak, konstrukcja modułowa EATON pozwala na montaż pionowy lub poziomy na szynie DIN, zachowując pełną funkcjonalność mechaniczną.
• Jaki kolor ma podświetlenie? Urządzenie posiada diodę LED w kolorze pomarańczowym, która jest wyraźnie widoczna na tle czarnego przycisku.
