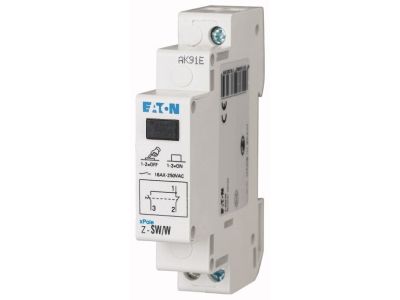

Przełącznik sterujący 16A 250V, Z-SW/W | 276303 Eaton

Alternatywny kod produktu: Z-SW/W

Opis i Kluczowe Cechy

Przełącznik sterujący Z-SW/W (symbol 276303) to kompaktowe urządzenie o prądzie znamionowym 16 A i napięciu 250 V, przeznaczone do bezpiecznego załączania i odłączania obwodów sterowniczych. Szerokość montażowa wynosząca 1 jednostkę modułową (17,5 mm) pozwala na oszczędność miejsca w rozdzielnicy. Czarny kolor korpusu ułatwia szybką identyfikację, a zaciski umożliwiają podłączenie przewodów o przekroju od 1 do 10 mm².

• Prąd znamionowy 16 A / napięcie 250 V AC: zapewnia bezpieczną pracę w typowych obwodach sterowniczych i oświetleniowych bez ryzyka przegrzania styków.
• Szerokość 1 modułu (17,5 mm): oszczędza miejsce w szafie sterowniczej, umożliwiając gęstą zabudowę.
• Zaciski przyłączeniowe 1–10 mm²: kompatybilne z przewodami o różnych przekrojach, co ułatwia instalację w istniejących instalacjach.
• Czarny kolor obudowy: ułatwia szybkie rozróżnienie przełącznika od innych aparatów w rozdzielnicy.
• Kompaktowa konstrukcja z zatyczką montażową 45 mm: dedykowana do standardowych paneli i obudów, zapewnia stabilne mocowanie.

Zgodność z Normami

Przełącznik spełnia wymagania normy IEC/EN 60669 oraz VDE 0632, co potwierdza jego bezpieczeństwo i niezawodność w użytkowaniu. Produkt posiada oznaczenie CE, gwarantujące zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Przełącznik sterujący Z-SW/W sprawdza się wszędzie tam, gdzie potrzebne jest ręczne załączanie i wyłączanie obwodów sterowniczych. Dzięki kompaktowym wymiarom i solidnej konstrukcji znajduje zastosowanie w:

• Sterowaniu oświetleniem w budynkach mieszkalnych, biurowych i przemysłowych.
• Podawaniu impulsów sterujących do styczników, przekaźników lub wejść PLC.
• Pracy w tablicach rozdzielczych i szafach sterowniczych jako przełącznik do ręcznego odłączania obwodów.
• Automatyce budynkowej (BMS) do wyboru trybów pracy lub wymuszenia stanu.

Wskazówki Montażowe

Przełącznik należy montować na szynie TH35 (DIN) w rozdzielnicy lub obudowie. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Zaciski dokręcaj momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobierz do obciążenia (zalecany zakres 1–10 mm²). Po zamontowaniu sprawdź poprawność działania przełącznika przed ponownym załączeniem napięcia.

FAQ

• Czy przełącznik posiada podświetlenie LED? W dostarczonych danych nie ma informacji o podświetleniu. Przełącznik Z-SW/W jest przeznaczony do pracy bez sygnalizacji świetlnej.
• Jaki jest stopień ochrony (IP) tego przełącznika? Producent nie podał klasy IP. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed ciałami stałymi >12,5 mm i brak ochrony przed wilgocią). W razie potrzeby wyższej ochrony należy zastosować dodatkową obudowę.
• Jaki jest tryb pracy styku (chwilowy czy podtrzymanie)? Przełącznik Z-SW/W to przełącznik sterujący o mechanicznym podtrzymaniu pozycji – nie jest to przycisk powrotny. Dokładną konfigurację styków (liczba biegunów, typ rozwarcia) należy sprawdzić w karcie katalogowej producenta.
