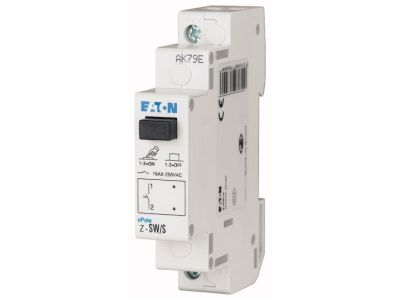

Przełącznik sterujący 16A 250V, Z-SW/S | 276300 Eaton

Opis i Kluczowe Cechy

Przełącznik sterujący Eaton Z-SW/S o numerze katalogowym 276300 to profesjonalny aparat modułowy zaprojektowany z myślą o niezawodnym zarządzaniu obwodami w nowoczesnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A przy napięciu znamionowym 250 V AC, co pozwala na bezpieczne i stabilne sterowanie odbiornikami energii. Wyposażenie przełącznika w czarny przycisk umożliwia szybką i intuicyjną identyfikację funkcji na panelu sterowniczym, co podnosi ergonomię obsługi rozdzielnicy.

• Kompaktowa konstrukcja: Szerokość montażowa wynosi zaledwie 1JC (jednostka szerokości), czyli 17,5 mm, co pozwala na znaczną oszczędność miejsca na szynie DIN.
• Solidne zaciski: Przekrój zacisków przyłączeniowych w zakresie od 1 mm² do 10 mm² umożliwia stosowanie różnorodnych przewodów, zapewniając trwały styk i minimalizację strat energii.
• Standard montażowy: Wymiar czołowy zatyczki wynoszący 45 mm gwarantuje pełną kompatybilność z maskownicami standardowych systemów rozdzielczych.

Zgodność z Normami

Bezpieczeństwo i jakość wykonania przełącznika Eaton Z-SW/S potwierdzają rygorystyczne certyfikaty branżowe. Urządzenie zostało wyprodukowane w pełnej zgodności z normą IEC/EN 60669, która definiuje wymagania dla łączników instalacyjnych do stałych instalacji elektrycznych domowych i podobnych. Dodatkowo, produkt spełnia wytyczne VDE 0632, co jest gwarancją najwyższych standardów technicznych wymaganych na wymagającym rynku europejskim, zapewniając długowieczność i odporność na awarie.

Zastosowanie

Przełącznik Z-SW/S jest wszechstronnym rozwiązaniem dedykowanym dla elektroinstalatorów i automatyków. Znajduje zastosowanie w:

• Układach sterowania oświetleniem w budynkach mieszkalnych i komercyjnych.
• Systemach sygnalizacji stanów pracy maszyn i urządzeń w przemyśle.
• Ręcznym załączaniu i wyłączaniu obwodów pomocniczych w szafach sterowniczych.
• Instalacjach automatyki budynkowej jako element interfejsu użytkownika.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony na standardowej szynie montażowej TS35 (DIN). Dzięki znormalizowanej szerokości 17,5 mm, przełącznik idealnie komponuje się z inną aparaturą modułową Eaton. Podczas instalacji należy zwrócić szczególną uwagę na odpowiednie odizolowanie przewodów oraz ich pewne osadzenie w zaciskach windowych. Zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapobiec luzowaniu się połączeń pod wpływem drgań. Przekrój przyłączeniowy do 10 mm² pozwala na elastyczne dopasowanie okablowania do specyfiki danej instalacji.

FAQ

• Czy przełącznik posiada wskaźnik zadziałania? Model Z-SW/S w wersji 276300 posiada czarny przycisk sterujący bez wbudowanej lampki sygnalizacyjnej.
• Jaki jest stopień ochrony urządzenia? Urządzenie jest przeznaczone do montażu w obudowach i rozdzielnicach zapewniających odpowiedni stopień ochrony (standardowo IP20 wewnątrz rozdzielnicy).
• Czy można go stosować w instalacjach przemysłowych? Tak, dzięki zgodności z normami IEC/EN oraz VDE, przełącznik jest dopuszczony do użytku zarówno w budownictwie mieszkaniowym, jak i w sektorze przemysłowym.
